Замена нагревательных спиралей Ninja Foodi SP101
Внутренние нагревательные спирали в вашем Ninja Foodi SP101 используются преимущественно для функций тостера и гриля в духовке. Спирали достигают очень высоких температур, поэтому убедитесь, что они полностью остыли и устройство отключено от питания перед началом работ.
Шаг 1
Используйте отвертку TR10, чтобы удалить четыре винта 11 мм, удерживающие чёрный рычажный стержень на месте.
Шаг 2
Снимите чёрный рычажный стержень.
Шаг 3
Используйте крестовую отвертку Phillips #1, чтобы удалить по три винта 8 мм с каждой стороны задней панели.
Шаг 4
Переверните устройство вверх дном и откройте нижнюю панель.
Снимите 3 винта Philips #1 вдоль верхнего края внутренней части с помощью отвертки. Нижние 2 винта снимать не требуется.
Шаг 5

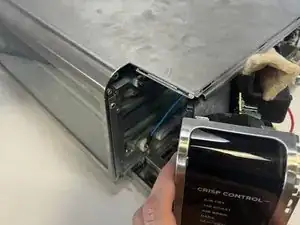

Снимите панель со стороны управления. Для снятия нажмите вперёд в направлении передней панели управления, чтобы освободить защёлки из корпуса. Отодвиньте боковую панель, когда защёлки визуально выйдут из своих пазов в корпусе.
Шаг 6
Поднимите ручку и вытащите боковую панель.
Снимите боковую панель со стороны ручки.
Шаг 7

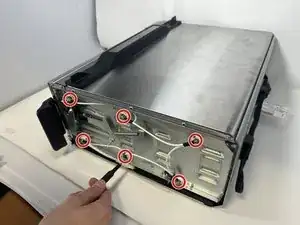

Используя крестовую отвертку Phillips #1, удалите шесть винтов 8 мм на внутренней стороне панели со стороны ручки.
Шаг 8
Переверните устройство на сторону панели управления.
Удалите один винт 10 мм крестовой отверткой Phillips #1.
Снимите панель управления, сдвинув её вверх и вынув наружу.
Шаг 9

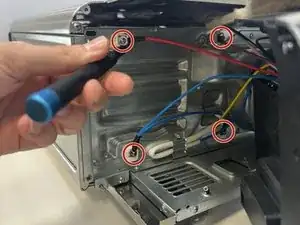

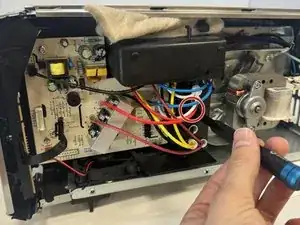

Удалите четыре винта 8 мм за панелью управления с помощью крестовой отвертки Phillips #1.

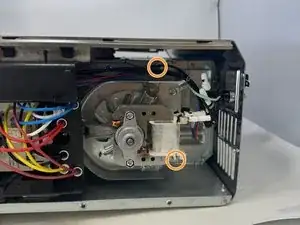

Удалите ещё два винта, расположенные за двигателем.
Двигатель снимать не требуется.
Шаг 10

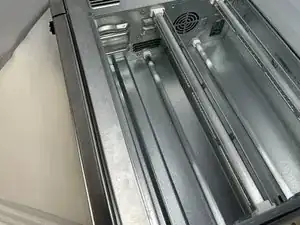

Поднимите спирали вверх и наружу для их извлечения.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
