Замена узла мотора Dyson Cyclone V10 Absolute
Прошло четыре года с момента выпуска Dyson Cyclone V10 Absolute. К этому моменту у некоторых появятся проблемы с мотором и аккумулятором, такие как снижение мощности всасывания, неприятный запах, уменьшение пробега или даже полная потеря работоспособности.
Если ваш Dyson Cyclone V10 Absolute перестал работать, используйте это руководство, чтобы заменить аккумулятор или мотор.
Мотор зависит от питания от аккумулятора, поэтому проблема с аккумулятором может препятствовать правильной работе пылесоса.
Прежде чем использовать это руководство, возможно, стоит очистить контейнер для мусора от грязи.
Пожалуйста, не выкручивайте и не вкручивайте винты энергично, иначе возможно повреждение винтов. Ознакомьтесь с руководством Правила обращения с отверткой, чтобы избежать срыва шлица винтов.
Перед началом этого ремонта снимите все насадки с пылесоса и внешний аккумулятор.
Шаг 1

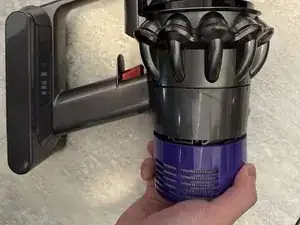

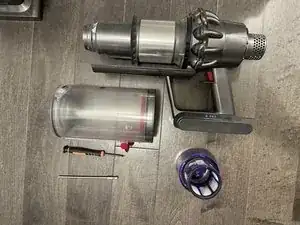

Снимите дополнительные части пылесоса, включая фильтр и контейнер для мусора.

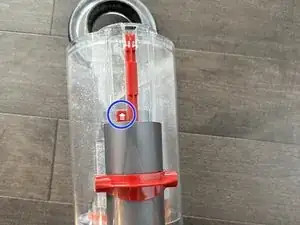

Нажмите на красную стрелку под контейнером и вытяните его.

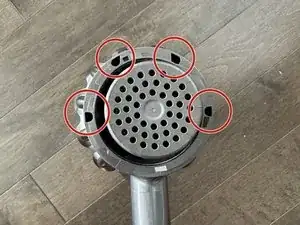

Снимите фильтр, повернув его против часовой стрелки.
Перед началом ремонта снимите аккумулятор.
Шаг 2

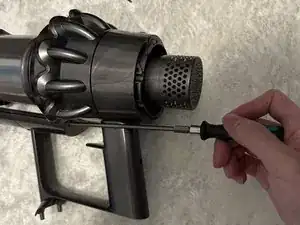

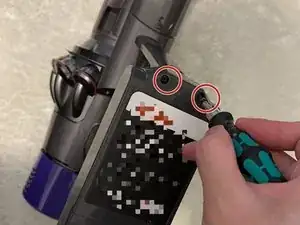

Используйте крестовую отвертку Philips #1, чтобы снять один винт 16,5 мм на задней части ручки и два винта 16,5 мм под аккумулятором.
Сдвиньте аккумулятор вниз, чтобы снять его.
Если вы заменяете только аккумулятор, выполните первые два шага в обратном порядке.
Шаг 3

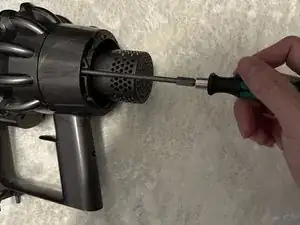

Используйте крестовую отвертку Philips #1, чтобы снять четыре винта 16,5 мм на задней части пылесоса.
Шаг 4

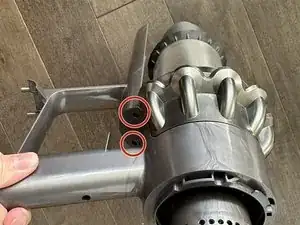

Используйте крестовую отвертку Philips #1, чтобы снять два винта 16,5 мм под средней частью пылесоса, перед ручкой.
Шаг 5
Чтобы отделить корпус пылесоса от узла мотора, аккуратно потяните их в разные стороны.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
