Замена двигателя всасывания Roborock Q5
Со временем производительность двигателя всасывания может снизиться, из‑за чего пылесосу потребуется более частое обслуживание. Если ваш робот‑пылесос испытывает трудности с поддержанием всасывания, проявляет нерегулярную работу во время работы или не функционирует на полной мощности всасывания, это указывает на возможное ухудшение состояния двигателя всасывания.
Соблюдение надлежащих правил обслуживания и рекомендаций производителя может продлить срок службы двигателя всасывания. Кроме того, достижения в технологии моторов обеспечивают более надёжные варианты замены.
Обратитесь к этому руководству для замены двигателя всасывания в вашем роботе‑пылесосе Roborock Q5. Перед началом процедуры убедитесь, что устройство выключено.
Шаг 1
Выключите Roborock и поместите устройство на ровную поверхность колесами вверх.
Расположите робот так, чтобы щётка с пятью лопастями находилась внизу справа.
Шаг 2
Используйте крестовую отвёртку Phillips №2, чтобы ослабить единственный фиксированный винт боковой щётки.
Винт прикреплён к боковой щётке, поэтому их нельзя разделить.
Шаг 3
Поднимите боковую щётку вверх и снимите её.
Шаг 4
Используйте крестовую отвёртку, чтобы удалить семь винтов 15 мм с нижней панели.
Шаг 5
Аккуратно снимите крышку нижней панели.
Если нижняя панель застряла, используйте пластиковую лопатку по краям, чтобы осторожно приподнять её, затем снимите вручную.
Шаг 6
Используйте две белые ленты, чтобы слегка приподнять аккумулятор и обнажить разъём аккумулятора.
Аккумулятор всё ещё подключён к роботу‑пылесосу. Следите за тем, чтобы не натянуть кабель аккумулятора.
Шаг 7
Прикладывая умеренное усилие, сожмите и потяните четырёхпроводной разъём, чтобы отключить аккумулятор от робота‑пылесоса.
Шаг 8

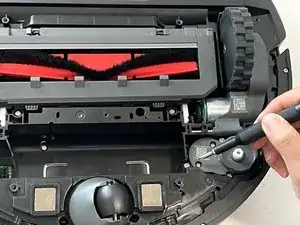

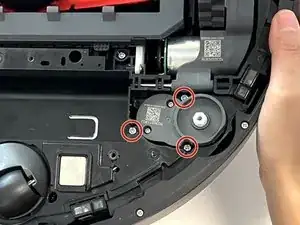

Удалите три винта Phillips 10 мм, которые крепят мотор боковой щётки.
Осторожно приподнимите мотор боковой щётки и извлеките его из посадочного места.
Шаг 9

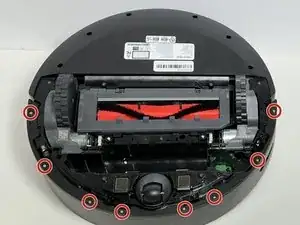

Используйте крестовую отвёртку, чтобы удалить восемь винтов Phillips 11 мм, которые крепят крышку передней панели датчиков.
Шаг 10

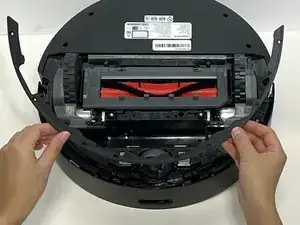

Осторожно приподнимите тонкую чёрную кронштейн‑крышку передней панели датчиков.

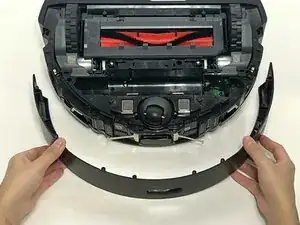

Аккуратно оттяните крышку передней панели датчиков от робота.
Шаг 11

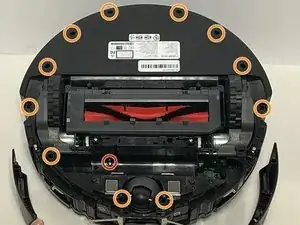

Используйте крестовую отвёртку, чтобы удалить один винт 14 мм из корпуса аккумулятора.
Используйте крестовую отвёртку Phillips №2, чтобы удалить одиннадцать утопленных винтов 14 мм с нижней панели.
Шаг 12
Аккуратно переверните устройство так, чтобы колёса оказались внизу.
Сожмите вместе две защёлки пылезащитного контейнера и потяните контейнер вверх, чтобы снять его.
Шаг 13

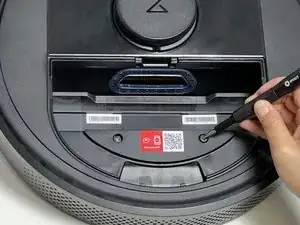

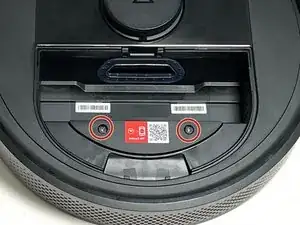

Используйте крестовую отвёртку, чтобы удалить два винта Phillips 15 мм, которые крепят переднюю крышку панели.
Шаг 14

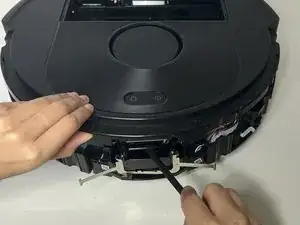

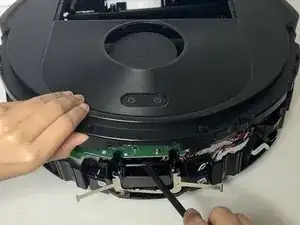

Используйте лопатку, чтобы поддеть верхнюю крышку корпуса.

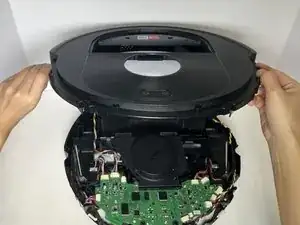

Поднимите и снимите верхнюю крышку корпуса.
Шаг 15

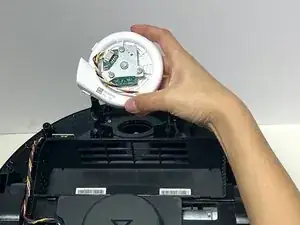

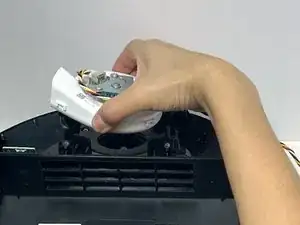

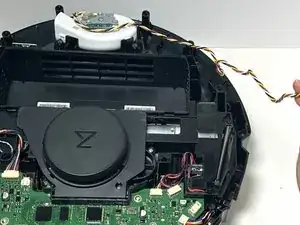

Поднимите двигатель всасывания из его посадочного места в верхней части робота.
Шаг 16

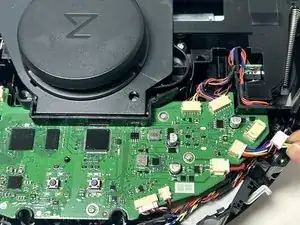

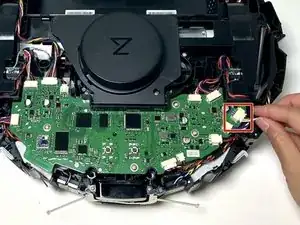

Возьмитесь за белый разъём двигателя всасывания и потяните его прямо из гнезда.
Не тяните за провода.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
