Разборка насадки Motorhead для Dyson V10

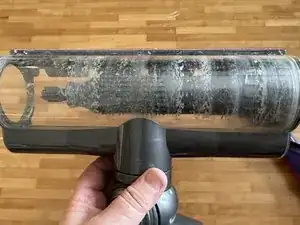

Прозрачная крышка до и после очистки.

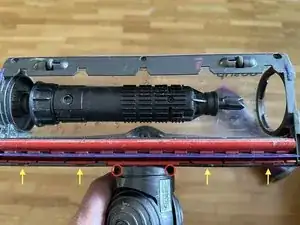

Снимите красную крышку, освободив зажимы (жёлтые стрелки) с помощью лопатки, чтобы получить доступ к дополнительным винтам, удерживающим прозрачный кожух.

Выкрутите два винта с крестообразным шлицем Torx, которые фиксируют серебристую накладку на противоположной стороне насадки, закрывающую прозрачный кожух.

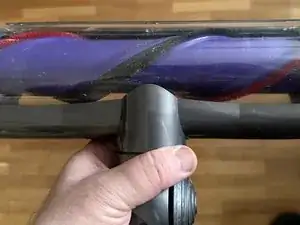

Снимите вращающуюся щётку, освободив её монетой.

Выкрутите пять винтов Torx (красные), которые удерживают прозрачный кожух.

Выкрутите один более короткий винт Torx (жёлтый), который фиксирует серебристый и прозрачный кожухи.

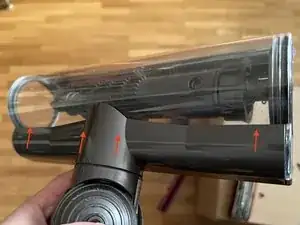

Снимите серебристый кожух, аккуратно потянув в направлениях красных стрелок. (Это самый сложный момент во всём процессе.)

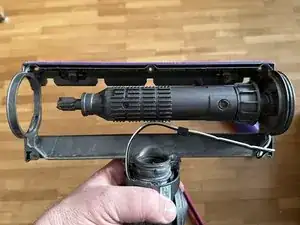

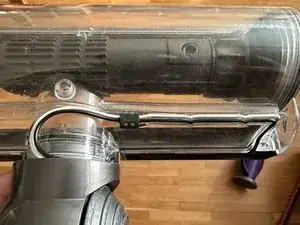

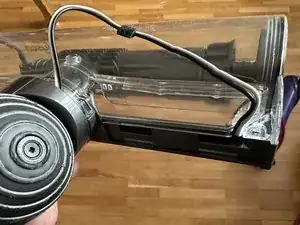

После снятия серебристого кожуха прозрачный кожух удаляется легко. Чёрный и белый кабели подключены через чёрный разъём и могут быть быстро переподключены при сборке.

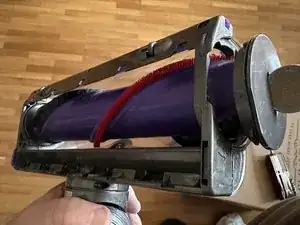

После снятия прозрачного кожуха можно тщательно очистить как сам кожух, так и серебристый каркас, на котором крепится вращающаяся насадка.
