Замена курка Dyson V11 Trigger

Бытовая техника

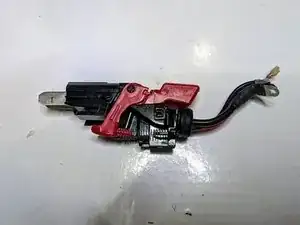

В этом руководстве показано, как заменить курок в пылесосе Dyson V11 Torque Drive. Поскольку курок изготовлен из пластика, он легко ломается. Если курок в вашем Dyson V11 Torque Drive сломан, пылесос не включится. Даже при полностью заряженной батарее Dyson V11 Torque Drive не начнёт уборку. После замены курка пылесос Dyson V11 Torque Drive должен снова работать и начать уборку.

Для замены курка в пылесосе Dyson V11 Torque Drive вам понадобятся: отвертка Phillips #1, отвертка Phillips #0 и лопатка.

Шаг 1

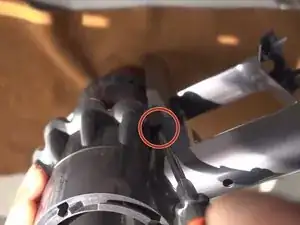

Удалите один винт Phillips #1 с задней части ручки.

Шаг 2

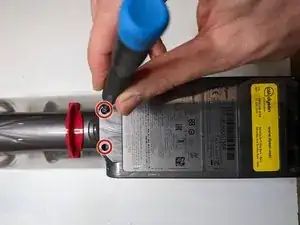

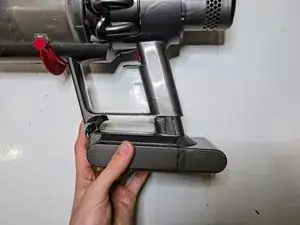

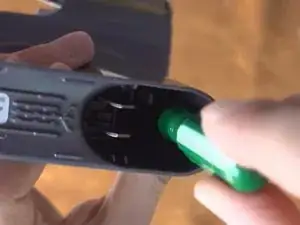

Снимите два винта Phillips #1 с нижней стороны аккумулятора.

Шаг 3

Потяните аккумулятор вниз, чтобы выдвинуть его из ручки.

Шаг 4

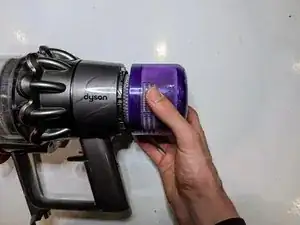

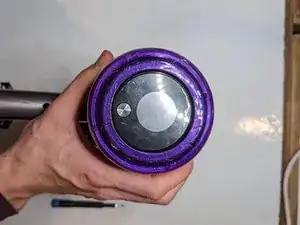

Поверните фильтр и затем сдвиньте его для снятия.

Шаг 5

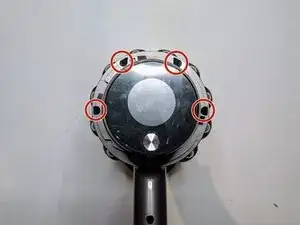

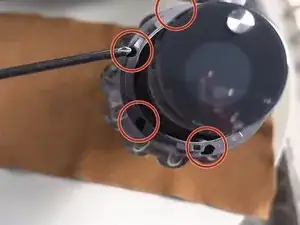

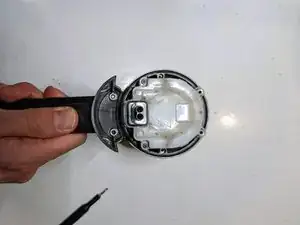

Уберите четыре винта рядом с индикатором батареи с помощью отвертки Phillips #1.

Шаг 6

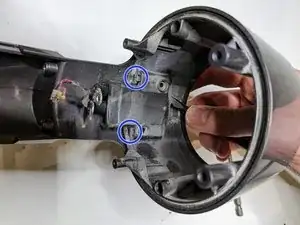

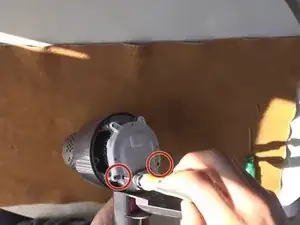

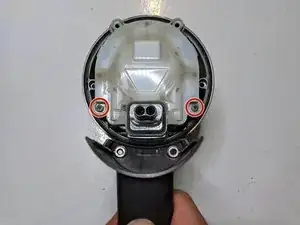

Удалите два винта рядом с ручкой, используя отвертку Phillips #1.

Шаг 7

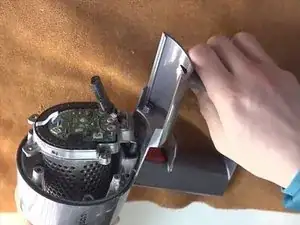

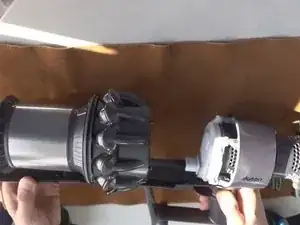

Отделите ручку от передней части пылесоса.

Шаг 8

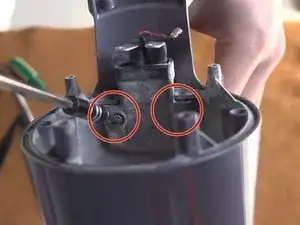

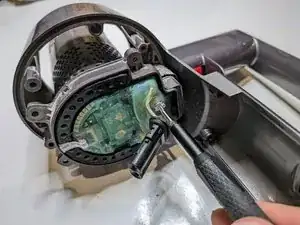

Снимите два винта с защитного кожуха, закрывающего плату.

На некоторых моделях эти винты — Phillips #0, на других — Torx #8.

Шаг 9

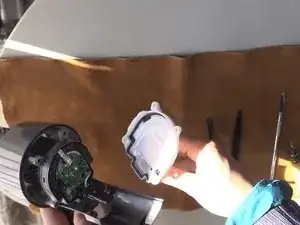

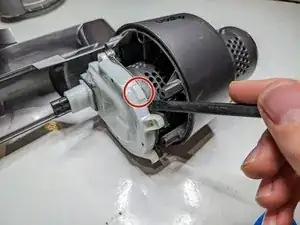

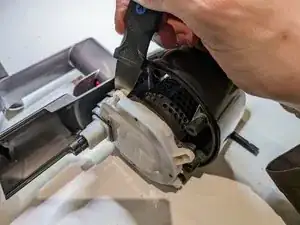

Корпус платы очень жёсткий и его трудно снять. Главное — использовать лопатку, чтобы поддеть у прямоугольных выступов, поскольку они закрывают пластиковые защёлки.

Также может помочь подвинуть лопаткой под корпус там, где вы только что отвинчивали винты, и поддеть оттуда, чтобы ослабить эту сторону.

Шаг 10

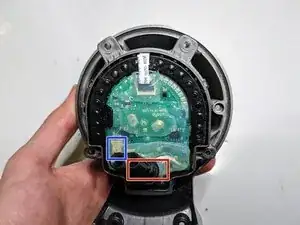

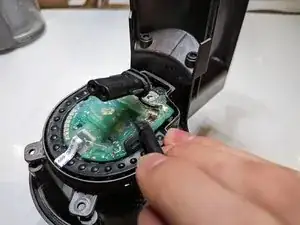

Плата может быть покрыта большим количеством полупрозрачного клея. Нам нужно получить доступ к трём элементам под этим покрытием: двум силовым контактам и кабелю выключателя.

Осторожно соскребите или срежьте клей с головок винтов и силовых проводов.

Аналогичным образом освободите кабель выключателя и его разъём.

При использовании острого инструмента будьте осторожны, чтобы не повредить проводку на этом этапе.

Шаг 11

Удалите винты, фиксирующие силовые провода.

На некоторых моделях это винты Phillips #1, на других — Torx #8.

Шаг 12

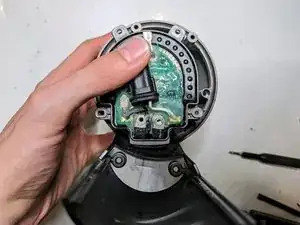

Осторожно отсоедините разъём кабеля выключателя и поднимите кабель с платы, чтобы он не перепутался с чёрным и белым проводами.

Шаг 13

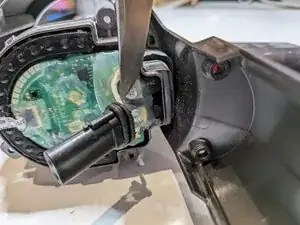

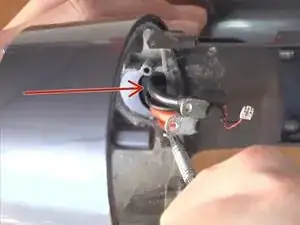

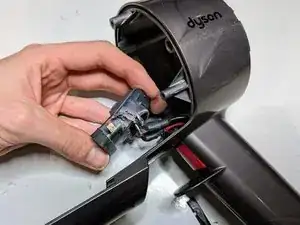

Поверните концы силовых проводов так, чтобы они легче проходили через прорезь в нижнем корпусе платы.

Удалите центральную часть из внешней оболочки. В идеале аккуратно протолкните провода через прорезь, но это может быть трудно — возможно придётся приложить силу, чтобы оторвать центральную часть.
