Замена курка пылесоса Dyson v12

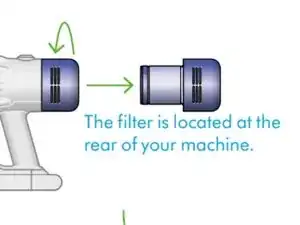

Снимите задний фильтр, открутив его так же, как для чистки (инструменты не требуются).

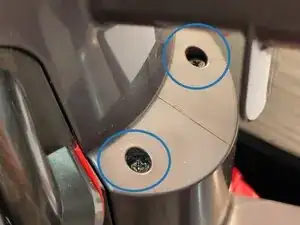

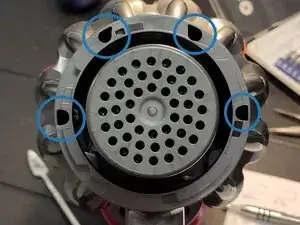

Снимите трубку «вихревой» насадки, открутив четыре винта внутри крышки крестовой отверткой PH1 (например, из набора «Marlin») и два винта над рукояткой сзади (отмечены кружками). Отвертки со сменными битами слишком широки для этого шага.

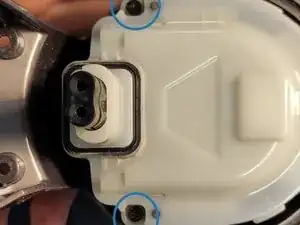

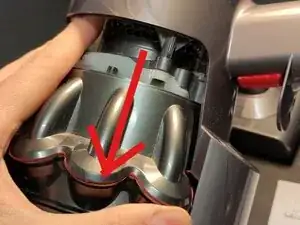

Открутите два винта Torx (T8), которые видны, и с помощью леверa подденьте крышку.

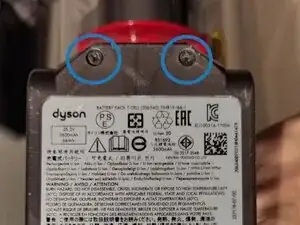

Снимите батарею, открутив два винта снизу и один в центре сзади рукоятки крестовой отверткой PH1. Потяните батарею, чтобы выдвинуть её.

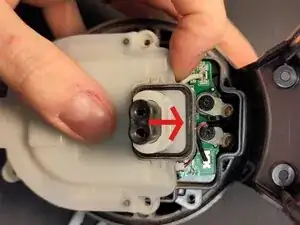

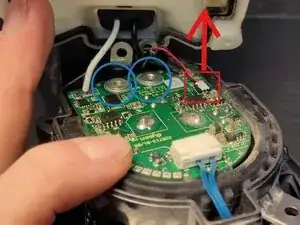

Отсоедините чёрную вилку, нажав на неё по оси (потребуется небольшое усилие).

Освободите маленький белый разъём, извлекая его. В некоторых версиях вся плата покрыта силиконом, который нужно предварительно снять.

Снимите два винта Torx (T8), держащие клеммы.

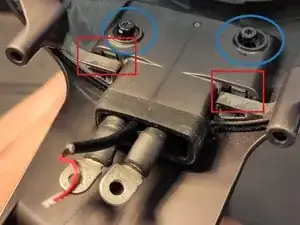

Используйте гибкое удлинение, чтобы открутить два винта T8 (отмечены кружками) в направляющей кабеля. До этих винтов нельзя добраться прямой отвёрткой.

Прижмите клемму плоскогубцами, чтобы она прошла через направляющую.

Используйте металлический штифт, чтобы освободить направляющую кабеля (прямоугольник), затем снимите её.

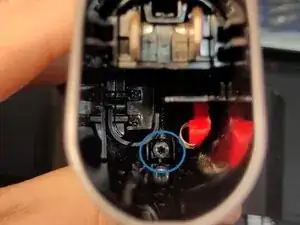

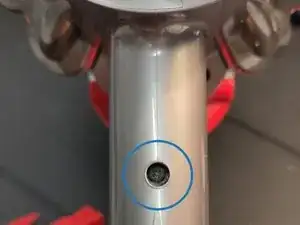

Используйте тонкую отвертку T8, чтобы вынуть винт глубоко внутри рукоятки. Отвертки со сменными битами слишком широки для этого шага.

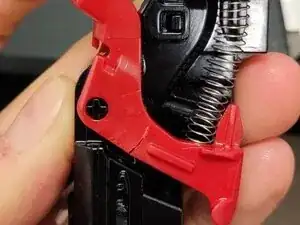

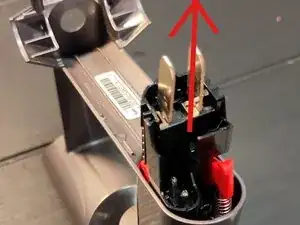

Плоскогубцами вытащите узел курка из рукоятки.

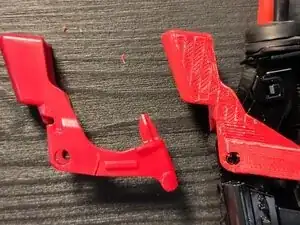

Отщёлкните сломанный курок и замените его на новый, распечатанный с https://www.thingiverse.com/thing:720166.... Рекомендую ABS или PETG за их прочность. Наденьте пружину на нижний штифт нового курка.

Для сборки выполните указанные шаги в обратном порядке.
