Замена термовыключателя Hamilton Beach 25460Z

Бытовая техника

Для этой замены необходимо уверенное владение простым электропроводкой, а также базовыми навыками пайки. Если вы не знакомы с пайкой и распайкой, обязательно ознакомьтесь со страницей навыков пайки iFixit перед тем, как приступать к этой замене!

Шаг 1

Отключите устройство от сети перед разборкой.

Удалите четыре винта длиной 14 мм с дна Press Panini с помощью отвертки T10.

Шаг 2

Поднимите пластиковую крышку, чтобы получить доступ к проводам вилки.

Отметьте провод вилки, подключенный к красному проводу, кусочком изоленты. Это будет использовано как ссылка для сборки.

Шаг 3

Используйте плоскогубцы, чтобы сжать самую широкую часть колпачка. Это следует делать напротив уже существующих креплений.

Снимите белый колпачок.

Повторите эти шаги для второго белого колпачка.

Шаг 4

Снимите два резинокрышки винтов с дна Press Panini.

Удалите четыре открытых винта длиной 10 мм с помощью отвертки PH2.

Шаг 5

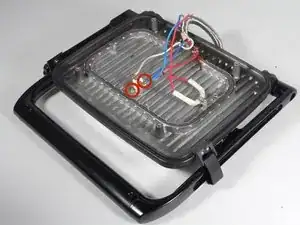

Поднимите пластиковый нижний обогревательный элемент и уберите в сторону для сборки. Теперь вы полностью отключили провода вилки.

Шаг 6

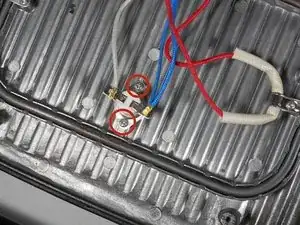

Удалите два винта длиной 10 мм, соединяющие термовыключатель, с помощью отвертки PH2 и немного усилия.

Эти винты могут быть трудны для удаления.

Шаг 7

Отпаяйте соединение между проводами и термовыключателем.

Обратитесь к этой странице, если необходимо повторить навыки пайки.

Замените термовыключатель.

Вывод на красном проводе (с маленьким отверстием), отмеченный красным, соединяется с белым проводом
