Разборка George Foreman GR-20
Если Ваш George Foreman GR-20 (модель GR20WHT) перестал нормально функционировать, разборка — первый шаг к диагностике и ремонту. Используйте это руководство, чтобы пошагово полностью разобрать Ваш George Foreman GR-20. Перед началом разборки убедитесь, что устройство отключено от источника питания и поверхность остыла. При разборке важно соблюдать необходимые меры безопасности. Для сборки устройства следуйте шагам в обратном порядке.
Шаг 1

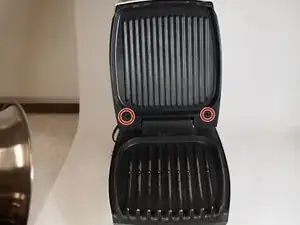

Откройте гриль и удалите два винта Phillips #2 с верхней крышки.
Шаг 2
С помощью пика снимите наклейку с номером модели, чтобы открыть два винта под ней. Удалите эти винты отверткой Phillips #2.
Шаг 3

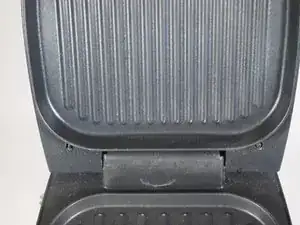

Удалите винт Phillips #2 из оранжевой защёлки.
Отсоедините верхнюю крышку от основания гриля.
Шаг 4

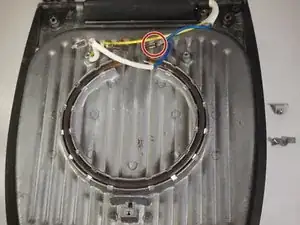

Чтобы измерить сопротивление нагревательной спирали, отсоедините синий провод от нагревательного элемента.
Шаг 5

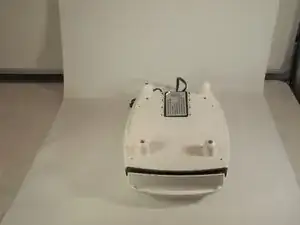

Чтобы получить доступ к нижней части гриля, переверните гриль и снимите резиновые накладки двух передних ножек, чтобы открыть винты.
Шаг 6

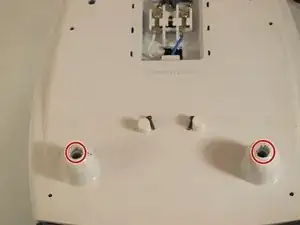

Удалите два винта, используя отвертку Phillips #2.
Шаг 7

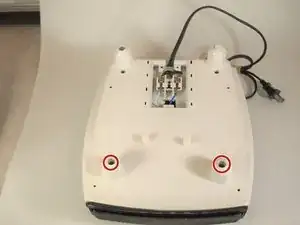

Удалите два винта Phillips #2 перед двумя задними ножками.
Шаг 8

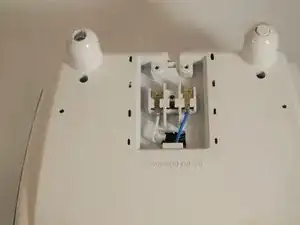

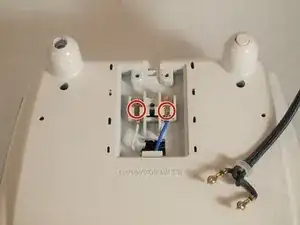

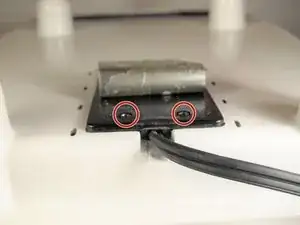

Чтобы вынуть сетевой шнур из устройства, удалите два винта Phillips #2, удерживающие сетевой шнур и синие и белые провода подключёнными.
Шаг 9
После снятия винтов вытяните синие и белые провода через зазор.

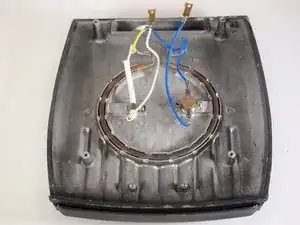

Теперь у Вас есть доступ к нижней части гриля.
Шаг 10

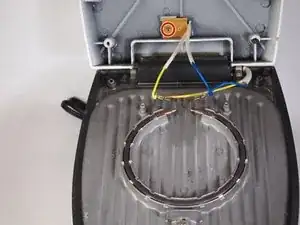

Удалите два винта Phillips #2, прикрепляющие предохранитель к грилю.
Снимите предохранитель с гриля.
Шаг 11

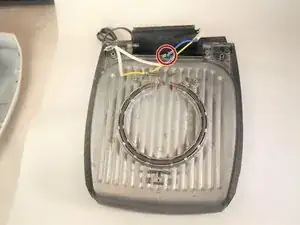

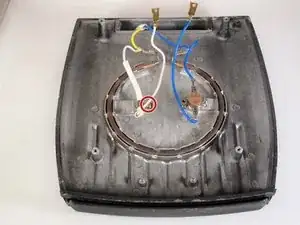

Удалите винт Phillips #2, крепящий белый провод.
Снимите белый провод с гриля.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
