Замена ручек Cuisinart Griddler GR-4N

Перед выполнением любых замен убедитесь, что устройство отключено, остыло и чистое.

Снимите кулинарные пластины, одновременно нажав на застежки с обеих сторон пластины.

Удалите шесть винтов Phillips #2 размером 5,5 мм, которые крепят нижнюю нагревательную катушку к устройству.

Удалите четыре винта Phillips #2 размером 30 мм, которые крепят нижнюю нагревательную установку.

Удалите единственный винт Phillips #2 размером 5,5 мм рядом с черной кнопкой в центре.

После удаления центрального винта металлическая пластина должна свободно сниматься.

Поднимите нижнюю нагревательную установку и снимите большую черную центральную деталь, нажав на черную кнопку и одновременно выдвигая ее.

Согласуйте все поверхности и соберите устройство, убедившись, что все детали выровнены и нагревательные поверхности соприкасаются.

Согласованные детали позволят кулинарным поверхностям работать правильно.

Удалите два винта Phillips #2 размером 6 мм, которые крепят печатную плату ручки.

Сдвиньте печатную плату в сторону, чтобы она не мешала.

Удалите два винта Phillips #2 размером 6 мм, которые крепят белый пластиковый держатель светодиода.

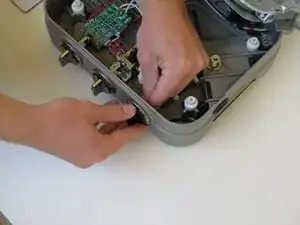

Сожмите обратно пластиковые зажимы на ручке, вытаскивая ручку.

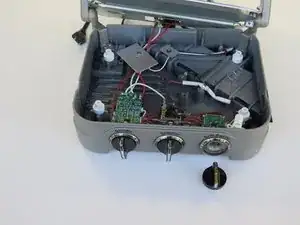

Вставьте новую ручку обратно в отверстие, и ремонт завершён.
