Замена светодиода Hamilton Beach 25460Z

Отключите устройство от сети перед началом разборки.

На задней стороне пресса снимите стопорную шайбу, поддев её вверх нейлоновым или металлическим инструментом-лопаткой.

Повторите то же самое с другой шайбой, расположенной напротив первой.

С помощью любого длинного тонкого предмета вытолкните болт диаметром 43 мм изнутри наружу, чтобы освободить его конец.

Вытяните конец болта полностью, чтобы снять его.

Повторите то же самое со вторым болтом.

Используя шестигранный ключ 4,0 мм, отвинтите два болта длиной 26 мм, соединяющих ручку с корпусом верхнего нагревательного элемента с обеих сторон.

Полностью открутите фиксирующую рукоятку, чтобы снять её.

Сдвиньте соединитель фиксирующей рукоятки вниз к основанию ручки, затем потяните верхний конец ручки вверх. Ручка легко снимется.

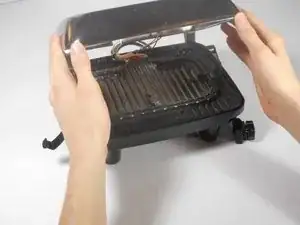

Аккуратно отделите корпус нагревательного элемента от рабочей поверхности, потянув корпус вверх и нажав на поверхность вниз.

Слишком сильное или чрезмерное усилие может повредить хрупкие внутренние провода.

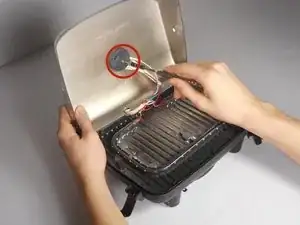

На нижней стороне корпуса используйте отвёртку PH2, чтобы выкрутить единственный винт длиной 12 мм и отсоединить лоток со светодиодами.

Теперь корпус можно полностью снять.

Отложите его в сторону для последующей сборки.

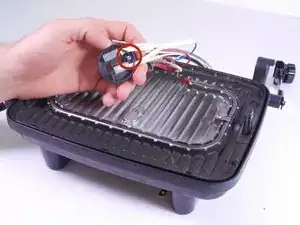

Используя отвёртку PH2, открутите единственный винт длиной 10 мм на круглом пластиковом лотке светодиода.

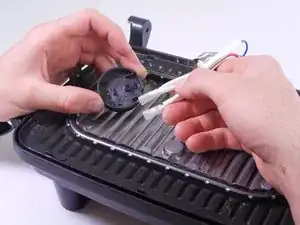

Теперь снимите маленькую пластиковую деталь в форме буквы Т и полностью удалите пластиковый лоток.

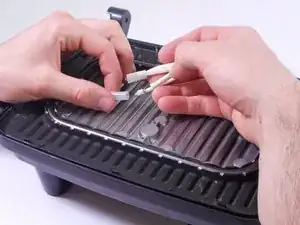

Аккуратно снимите прозрачные колпачки ламп.

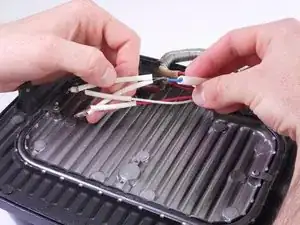

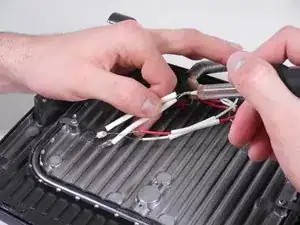

Очень аккуратно сдвиньте белые защитные кожухи проводов вниз, чтобы открыть разъёмы проводки.

Ознакомьтесь со страницей, посвящённой навыкам пайки, чтобы освежить свои знания.

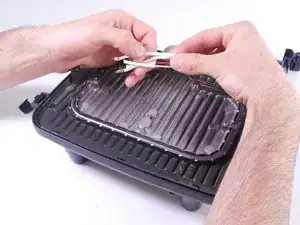

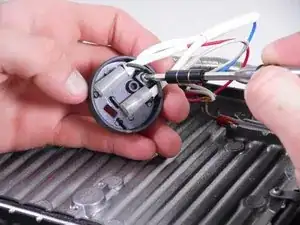

Теперь светодиод можно снять, демонтировав припой на каждом разъёме проводки.

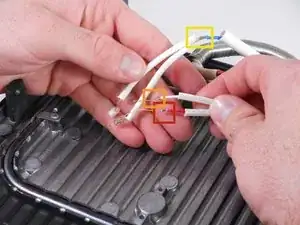

Красный светодиод подключается к красному проводу (плюс) и синему проводу (минус, помечен жёлтым).

Зелёный светодиод подключается к белому проводу (плюс) и синему проводу (минус, помечен жёлтым).
