Замена припоя на нижнем нагревательном элементе Hamilton Beach 25460Z
Для выполнения этого руководства требуются базовые навыки пайки и уверенность при работе с тонкими проводами. Также понадобится пара прочных плоскогубцев.
Если вы не знакомы с процессами пайки и демонтажа припоя, обязательно ознакомьтесь со страницей iFixit «Навыки пайки» перед тем, как приступить к замене!
Шаг 1
Перед началом разборки отключите устройство от сети.

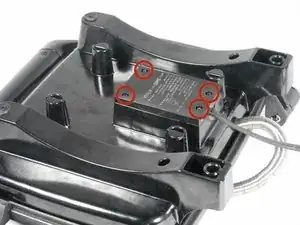

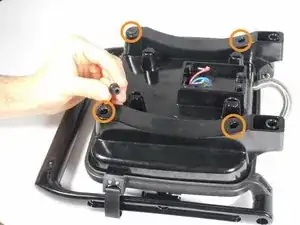

Открутите четыре винта длиной 14 мм с нижней части гриля-пресса для панини с помощью отвёртки T10.
Шаг 2

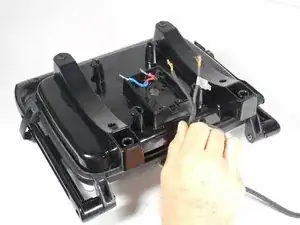

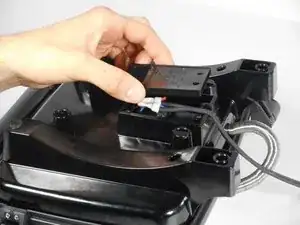

Поднимите пластиковую крышку, чтобы открыть проводку штепсельной вилки.
Пометьте кусочком изоленты провод вилки, подключённый к красному проводу. Эта метка будет использоваться как ориентир при сборке.
Шаг 3

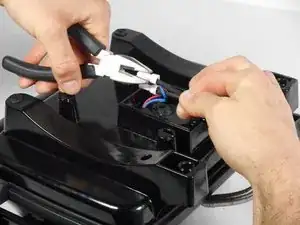

Используя плоскогубцы, зажмите самую широкую часть колпачка. Делайте это с противоположной стороны от уже имеющихся завальцовок.
Сдвиньте белый колпачок в сторону.
Повторите эти действия для второго белого колпачка.
Шаг 4
Удалите две резиновые заглушки винтов с нижней части гриля-пресса для панини.
Открутите четыре открывшихся винта длиной 10 мм с помощью отвёртки PH2.
Шаг 5

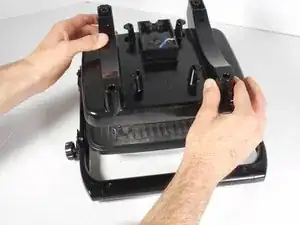

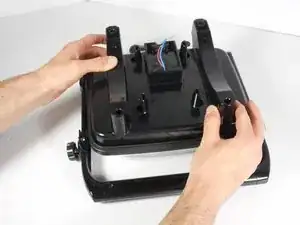

Поднимите пластиковую нижнюю часть нагревательного элемента и отложите в сторону для последующей сборки. Теперь проводка вилки полностью отсоединена.
Шаг 6
Используя отвёртку PH2 и немного усилия, открутите два винта длиной 10 мм, удерживающих термовыключатель на поверхности нагрева.
Эти винты может быть сложно открутить.
Шаг 7

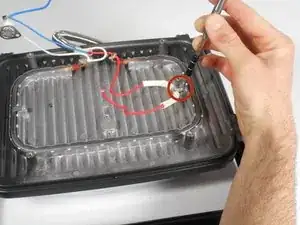

С помощью отвёртки PH2 удалите один винт длиной 10 мм, который крепит защиту красного провода к поверхности нагрева.
Шаг 8
Теперь потяните термовыключатель и красный провод назад, к задней части пресса, чтобы обеспечить лёгкий доступ к выводам нагревательного элемента.

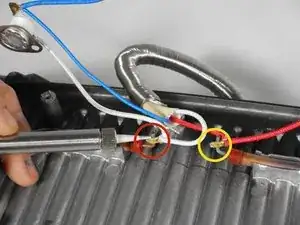

Замените отсутствующий припой.
Левый вывод, помеченный красным кружком, подключён к двум белым проводам.
Правый вывод, помеченный жёлтым кружком, подключён к двум красным проводам.
Заключение
Чтобы собрать устройство, выполните все действия в обратном порядке.
Перевод руководства с ifixit.com
