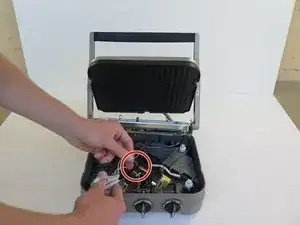

Замена светодиодов Cuisinart Griddler GR-4N

Убедитесь, что устройство выключено, остыло и чистое перед тем, как начинать замену.

Снимите кулинарные пластины, нажав на вкладки с каждой стороны пластины одновременно.

Удалите шесть винтов Phillips #2 размером 5,5 мм, которые крепят нижнюю нагревательную спираль к устройству.

Удалите четыре винта Philips #2 размером 30 мм, которые крепят нижний нагревательный аппарат.

Удалите один винт Phillips #2 размером 5,5 мм рядом с центральной черной кнопкой.

После удаления центрального винта металлическая пластина должна быть свободной для снятия.

Поднимите нижний нагревательный аппарат и удалите большую черную центральную деталь, нажав на черную кнопку и одновременно выдвигая ее.

Согласуйте все поверхности и соберите устройство обратно, убедившись, что все детали выровнены и нагревающиеся поверхности контактируют.

Согласованные детали позволят рабочим поверхностям правильно функционировать.

Удалите два винта Phillips #2 размером 6 мм, которые крепят панель схемы переключателя.

Отодвиньте плату схемы в сторону, чтобы она не мешала.

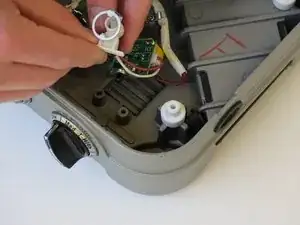

Удалите два винта Phillips #2 размером 6 мм, которые крепят белый пластиковый держатель светодиода.

Перережьте стяжки, которые удерживают светодиоды на месте, с помощью ножниц/ножа.
