Ремонт проводки Nostalgia Electrics RHP-310

Отключите попкорн-машину от сети.

Поднимите крышку, чтобы снять её.

Положите аппарат на бок.

Отверните пять винтов Philips #2 длиной 12 мм по периметру основания с помощью крестовой отвертки Philips #2.

Отверните два винта Philips #2 длиной 15 мм в центре основания с помощью крестовой отвертки Philips #2.

Уложите снятые винты в безопасное место — они понадобятся позже для прикрепления корпуса к основанию.

Переверните основание, чтобы увидеть внутреннюю часть панели основания.

Открутите два винта Philips #2 длиной 10 мм из панели основания.

Снимите основание и отложите его в сторону.

Найдите сетевой переключатель, подключённый к боковой части корпуса.

Сожмите боковые стороны сетевого переключателя.

Выдавите кнопку питания вверх и выньте её из корпуса.

Отсоедините провода, подключённые к сетевому переключателю, которые должны быть отделены от корпуса.

Осторожно подденьте провода у сетевого переключателя пластиковым инструментом для вскрытия.

Провода должны легко выскочить из сетевого переключателя.

Снимите сетевой переключатель с блока корпуса.

При необходимости теперь можно заменить сетевой переключатель.

Осторожно извлеките нагревательный элемент из аппарата.

Открутите четыре винта (винты Philips #2 11 мм), которые соединяют белую верхнюю часть с корпусом.

Сохраните винты из этого шага. Они понадобятся для закрепления нового корпуса к белой верхней части.

Снимите белую верхнюю часть с корпуса.

Открутите три винта Philips #2 длиной 10 мм, которые держат нагревательный элемент вместе.

Храните винты в безопасном месте. Они понадобятся для сборки нагревательного элемента.

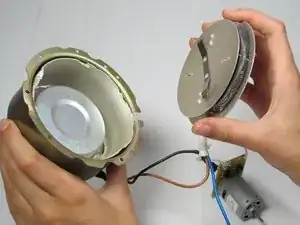

Разведите части нагревательного элемента.

Найдите вентилятор.

Снимите вентилятор с мотор-основы.

Не тяните слишком сильно, иначе повредите мотор.

Теперь можно заменить вентилятор. Если есть мусор, очистите его.

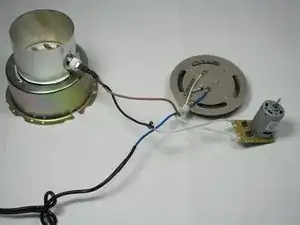

Извлеките нагревательную спираль из собранного нагревательного блока.

Визуально проверьте провода на предмет износа или оголённых участков.

Убедитесь, что провода полностью подключены к контактам.

Если вы видите провод, который не подключён, припаяйте его обратно на место.

Эти веб-сайты могут быть полезны при пайке: Wikipedia Theoatc

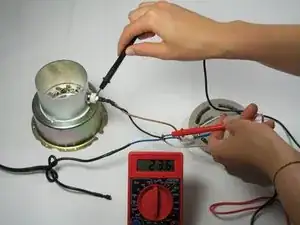

Также используйте цифровой мультиметр, чтобы проверить наличие тока в проводе. Если мультиметр не показывает считываний, возможно, потребуется заменить все провода.

Этот веб-сайт может помочь с проводкой: How Stuff Works

Этот веб-сайт поможет с повторным подключением проводов: eHow
