Инструкция по разборке и замене цепи попкорн-машины Maxi-Matic Intertek
В этом руководстве показано, как разобрать попкорн-машину Maxi-Matic Intertek (модель EPM-1810BL; серийный номер 25322) и извлечь её внутреннюю электронику. Перед началом убедитесь, что устройство выключено, отключено от сети и остыло.
Шаг 1

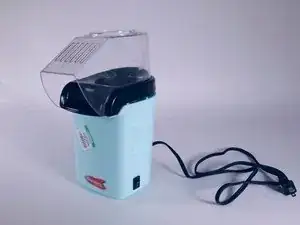

Принцип работы устройства

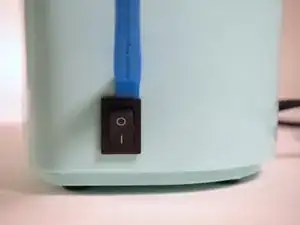

После подключения устройства к сети на боковой панели находится небольшой выключатель, который включает устройство. При включении устройство разогревается, что обеспечивает взрыв (попкорн) зерен внутри. Когда зерна перестают лопаться, пользователь должен выключить устройство с помощью выключателя.
Шаг 2

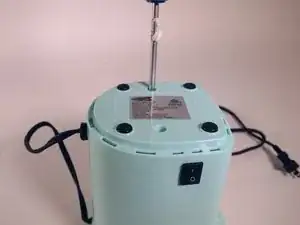

Переверните воздушную поппер-машину вверх дном.
Используются два разных типа винтов, поэтому потребуются разные отвёртки.
Удалите винт над этикеткой крестовой отвёрткой #2x4".
Этот винт имеет длину около 11 мм.
Шаг 3
Удалите винт под этикеткой головкой Y1 из набора iFixit ProTechToolkit.
Этот винт имеет длину около 11 мм.
Шаг 4

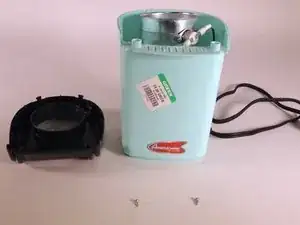

Переверните поппер обратно (в нормальное положение). Снимите пластиковую защитную накладку с верхней части поппера.

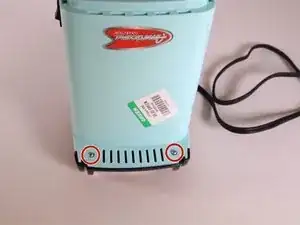

На передней части есть два винта, соединяющие основание с крышкой, каждый примерно 9 мм в длину.
Удалите два винта крестовой отвёрткой #2x4".
Снимите чёрную крышку.
По краям расположены защёлки, которые освобождаются при потягивании крышки.
Шаг 5

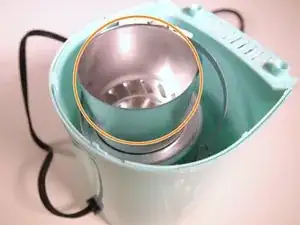

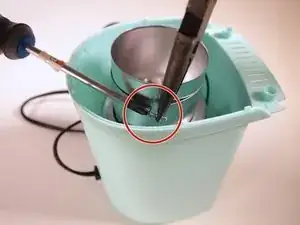

Отверните кольцо вокруг центрального цилиндра крестовой отвёрткой Phillips #2, удерживая болт пассатижами или ключом.
Винт имеет длину около 14 мм.

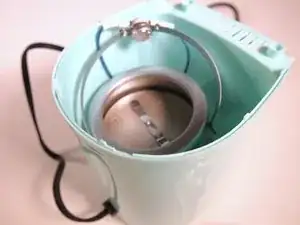

Удалите центральный цилиндр, вытащив его строго вверх.
Шаг 6

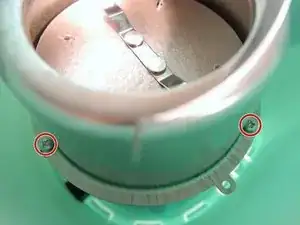

По окружности оставшегося более широкого, короткого цилиндра расположены четыре винта.
Два наиболее доступных винта, расположенные напротив синих проводов, имеют длину примерно 9 мм.
Удалите эти два винта крестовой отвёрткой #2x4".
Шаг 7

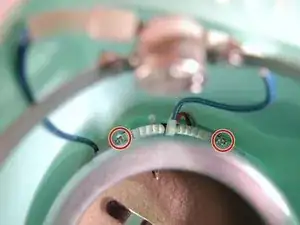

Из двух оставшихся винтов рядом с синими проводами левый имеет длину примерно 11 мм, а правый — примерно 19 мм.
Удалите эти два винта крестовой отвёрткой #2x4".

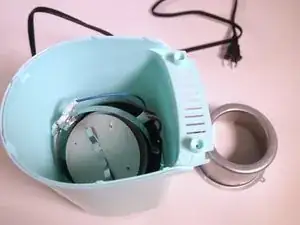

Удалите широкий короткий цилиндр из корпуса, потянув и отделив его от диска внутри, полностью вынув цилиндр.
Шаг 8

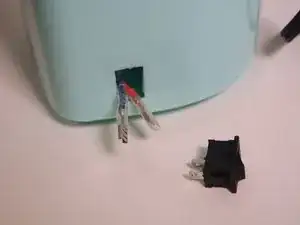

Используйте пластиковый монтажный инструмент iFixit, чтобы извлечь переключатель из основного корпуса.
Отключите синие и красные провода от переключателя.
Шаг 9

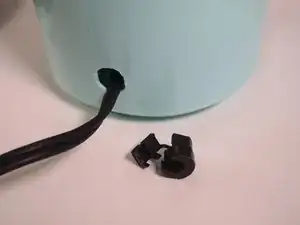

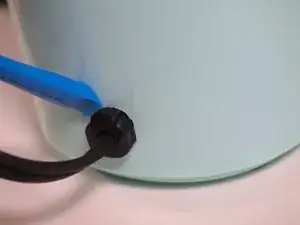

Используйте пластиковый монтажный инструмент iFixit, чтобы снять крепление шнура с основного корпуса поппера.

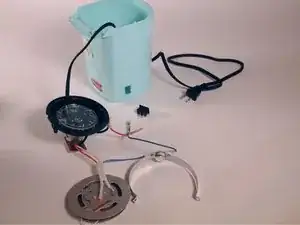

Извлеките всю плату из устройства.
Плата выйдет легко.
Шаг 10

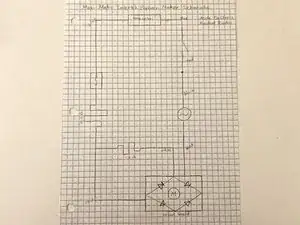

Схема для справки
Заключение
Для сборки устройства выполните шаги в обратном порядке.
Перевод руководства с ifixit.com
