Замена инверторной платы в старом холодильнике Samsung с французской дверью
Используйте это руководство для замены инверторной платы в вашем старом холодильнике Samsung с французской дверью.

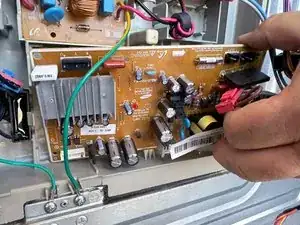

Инверторная плата расположена в небольшом закрытом отсеке на задней части холодильника над отсеком с механизмами.
Инверторная плата является основным интерфейсом управления мотором компрессора. Она обеспечивает подачу правильного электрического тока для работы компрессора с переменной скоростью для наилучшей эффективности. Основная плата управления отправляет сигналы на инверторную плату для установки скорости компрессора и времени его работы.
Если инверторная плата выйдет из строя, компрессор либо не будет запускаться вовсе, либо будет работать неправильно. Холодильник не сможет поддерживать внутреннюю температуру должным образом.
Это руководство создано на примере холодильника Samsung модели RFG298HDRS с французской дверью, произведённого в 2013 году. Другие старые модели Samsung с французскими дверями и двойными испарителями должны быть схожи.
Шаг 1
Перед началом ремонта отключите холодильник от сети.
Если вы тестируете или ремонтируете перечисленные ниже элементы, возможно, потребуется также закрыть и отключить подачу воды:
Вентилятор конденсатора
Компрессорный двигатель и тепловая защитная вставка
Сборка запорного клапана подачи воды
Шаг 2
Используйте отвертку Phillips №2, чтобы удалить винты, фиксирующие крышку платы управления.
Шаг 3
Схватите крышку за верхний край и наклоните верхний край к себе.
Поднимите нижний край с защёлок внизу и снимите крышку.
Шаг 4

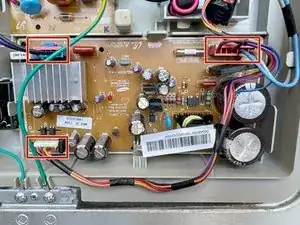

Найдите разъёмы инверторной платы в красных прямоугольниках.
Шаг 5

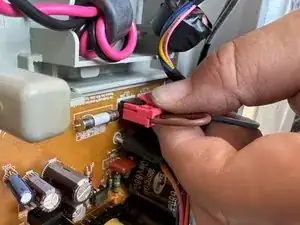

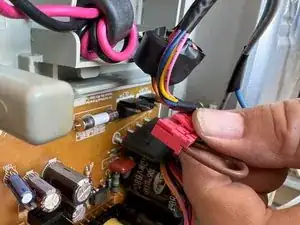

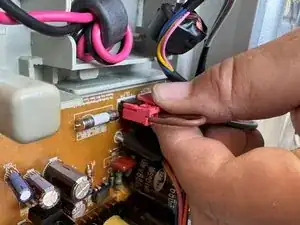

Отключите каждый разъём, сжимая фиксатор и вытягивая его прямо из платы.
Повторите это для всех разъёмов.
Один разъём показан в качестве примера.
Шаг 6

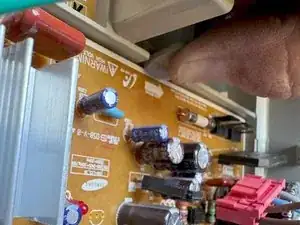

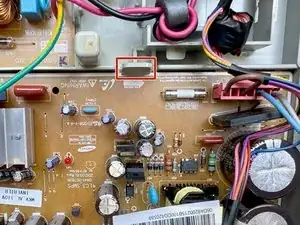

Найдите запорный фиксатор.
Шаг 7

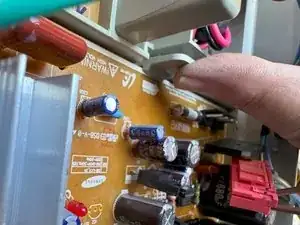

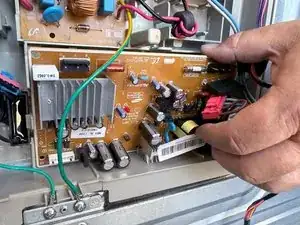

Поднимите запорный фиксатор, чтобы освободить инверторную плату.
Потяните верхний край платы наружу к себе.
Шаг 8

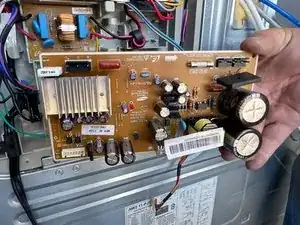

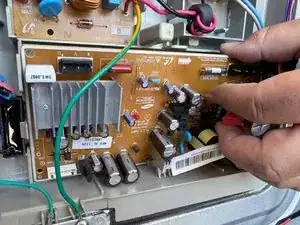

Снимите инверторную плату, потянув верхний край ещё дальше к себе и подняв плату вверх, чтобы освободить её от нижних удерживающих защёлок.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Сдайте электроотходы в переработку у сертифицированного оператора R2 или e-Stewards.
Ремонт прошёл неудачно? Обратитесь за помощью к нашему сообществу Answers.
Перевод руководства с ifixit.com
