Замена шланга Shark Rotator Powered Lift-Away Speed
Повреждённый шланг не позволит пылесосу работать надлежащим образом. Это руководство поможет в процессе замены. Шланг электрически подключён к остальным компонентам пылесоса. Снятие шланга потребует работы с электрическими компонентами.
Шаг 1

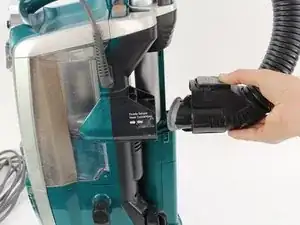

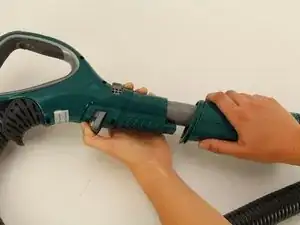

Нажмите кнопку освобождения шланга и отведите шланг от пылесоса.
Шаг 2

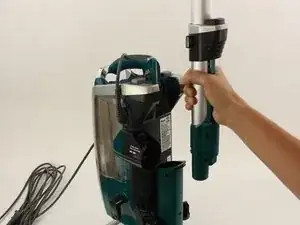

Нажмите кнопку освобождения трубки и извлеките трубку из пылесоса.
Шаг 3

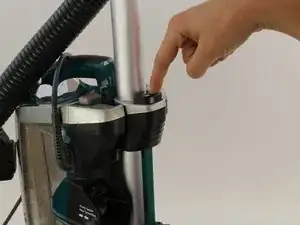

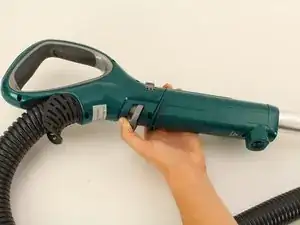

Нажмите кнопку освобождения ручки и отведите трубку от пылесоса.
Шаг 4

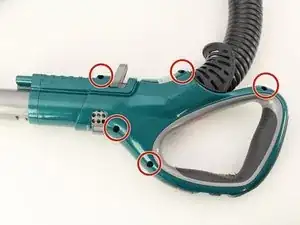

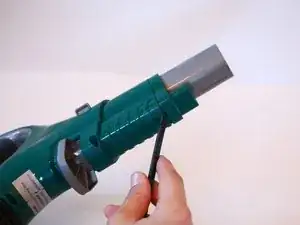

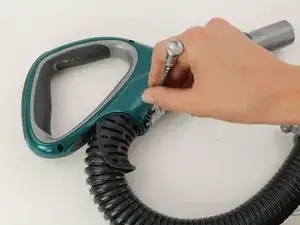

Снимите пять винтов длиной 13,4 мм с ручки при помощи биты Torx T20.
Шаг 5

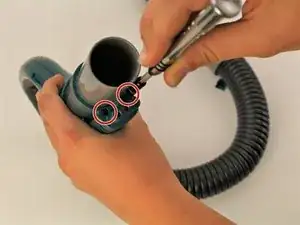

Используя биту Torx T20, снимите два винта длиной 13,4 мм с передней части насадки.
Шаг 6

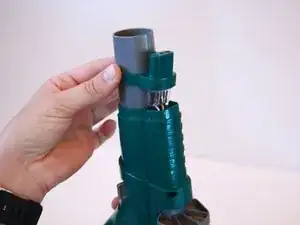

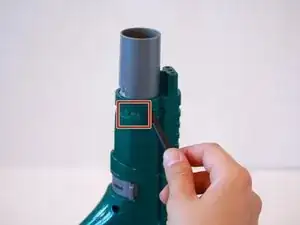

Снимите кольцо шеи, поддев упор лопаткой и оттянув наружу.
Может помочь применение тепловой пушки к упору, а затем попытка снять его лопаткой.
Шаг 7

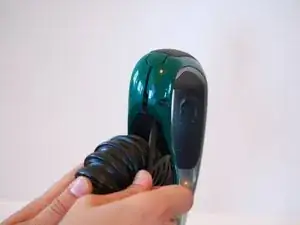

Проведите лопаткой вдоль центрального шва ручки, разъединяя её по мере продвижения.
Шаг 8

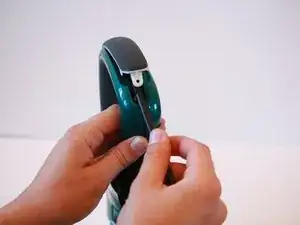

Снимите один винт длиной 13,4 мм внизу рукоятки, затем подденьте и поднимите рукоятку лопаткой.
Шаг 9

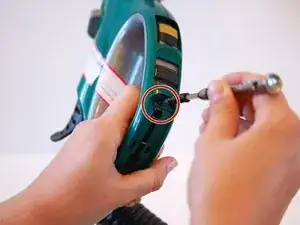

Снимите один винт длиной 13,4 мм под рукояткой. Затем можете открыть ручку с помощью лопатки, раздвинув детали.
Шаг 10

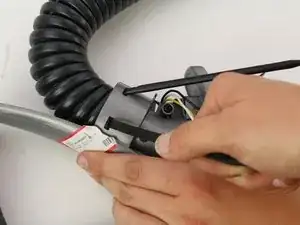

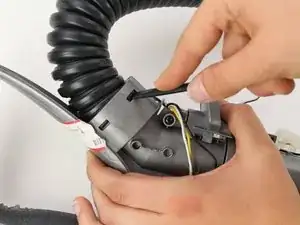

Используя две лопатки, отстегните шланг от ручки.
Шаг 11

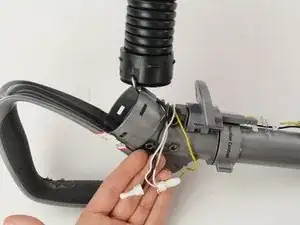

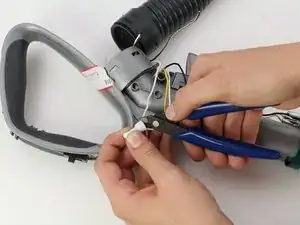

Используйте кусачки для проводов, чтобы перерезать белый и чёрный провода, соединяющие шланг с ручкой.
Для обратной сборки потребуются пайка или соединители для проводов.
При работе с электрическими компонентами убедитесь, что устройство отключено от сети.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
