Замена ремня щётки ролика вертикального пылесоса Shark Rotator Slim-Light Lift-Away

Нажмите красную кнопку Lift Away вниз и потяните ручку пылесоса вверх, чтобы отсоединить основание.

Ручка снята для удобства, но это не обязательно.

Переверните пылесос, чтобы открыть доступ к роликовой щётке.

Подденьте маленькие колёсики в нижней части основания пластиковой лопаткой для вскрытия.

С помощью монеты поверните большие белые ручки, расположенные над роликовой щёткой, против часовой стрелки.

Поднимите всасывающий шланг, чтобы увидеть винт.

Удалите винт Phillips #02 длиной 12,7 мм.

Удалите восемь винтов длиной 12,7 мм, расположенных под пылесосом, используя отвёртку Phillips #02.

Удалите два винта длиной 12,7 мм, расположенных рядом с колёсиками, используя отвёртку Phillips #02.

Два винта, находящиеся возле колёс, имеют меньший диаметр.

Верните пылесос в вертикальное положение и потяните белую верхнюю часть корпуса электронного блока щётки вверх.

Будьте осторожны при подъёме корпуса — к нему подключён разъём.

Отсоедините разъём, подключённый к платам, с помощью пластиковой лопатки для вскрытия.

Удалите два винта длиной 12,7 мм, расположенные в верхней части прозрачного пластикового корпуса роликовой щётки, используя отвёртку Phillips #02.

Поднимите прозрачный пластиковый корпус роликовой щётки.

Пошевелите роликовую щётку вверх через отверстия слева и справа, чтобы освободить её.

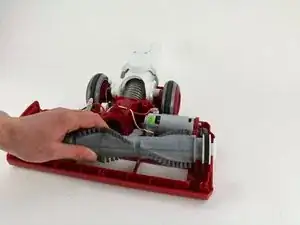

Снимите роликовую щётку, сдвинув её влево, чтобы снять с ремня.

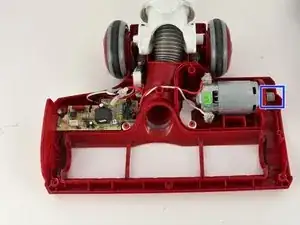

Снимите ремень с шестерни мотора, сдвинув ремень в сторону от шестерни и моторного вала.

На следующем изображении ремень уже был снят.
