Замена искрового зажигающего устройства Genesis II CSS-315

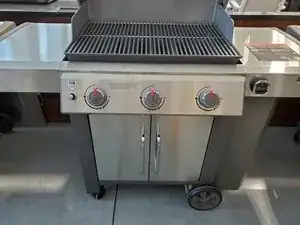

Перед началом убедитесь, что гриль выключен.

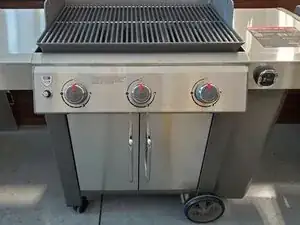

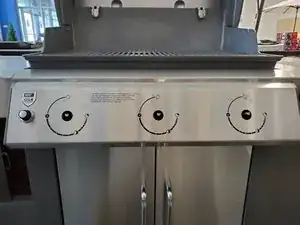

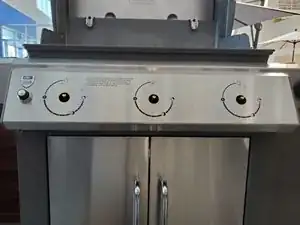

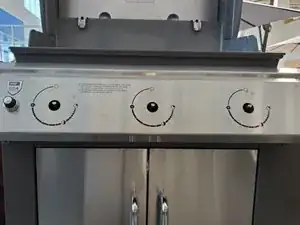

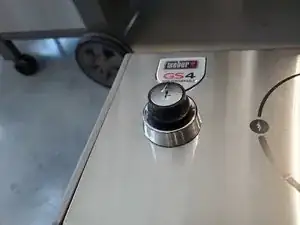

Снимите все ручки управления.

Количество ручек может зависеть от модели гриля.

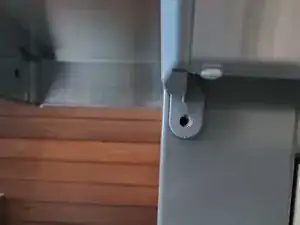

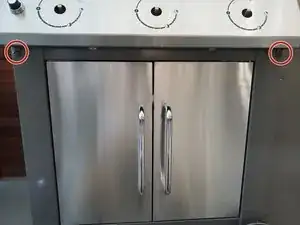

Снимите два винта 19 мм под панелью ручек управления с помощью отвертки Phillips #3.

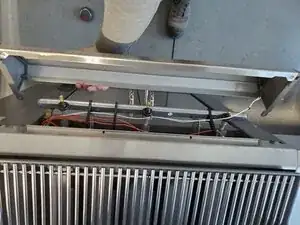

Поднимите переднюю панель вверх и снимите её над грилем.

Возможен ущерб устройству: искровое зажигающее устройство соединено с передней панелью, поэтому не тяните слишком сильно.

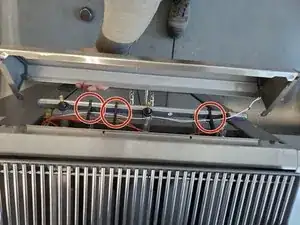

Отключите кабели от зажигателя.

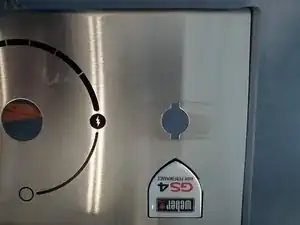

Сожмите оба конца зажигателя и извлеките его из передней панели.

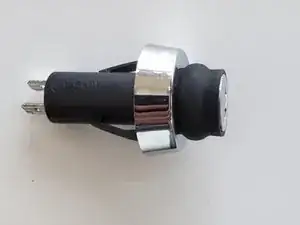

Имейте под рукой новый зажигатель и убедитесь, что защёлки по бокам в хорошем состоянии.

Убедитесь, что контакты на конце прямые и не погнуты.

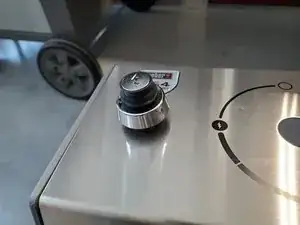

Вставьте новый зажигатель в разъём.

Нажмите равномерно вниз, пока он не зафиксируется.

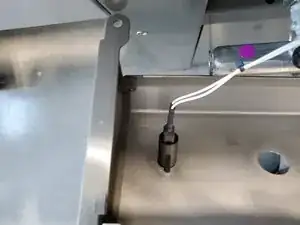

Подсоедините белые кабели к зажигателю.

Убедитесь, что все кабели отведены от огневой камеры (нижней части гриля).

Установите панель обратно на гриль и затем нажмите вниз.

Огневая камера — это часть гриля, которая сильно нагревается, и это может повредить кабели.

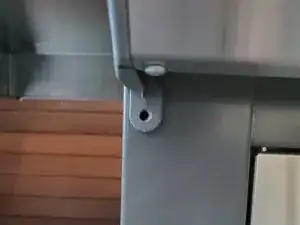

Убедитесь, что отверстия совпадают, и вновь вкрутите винты из шага 2 с помощью отвертки Phillips #3.

Если отверстия не совпадают, возможно, придётся слегка подтолкнуть или потянуть переднюю пластиковую панель.

Установите ручки управления и защёлкните их на место.
