Замена моторного колеса ionvac SmartClean V2
Робот-пылесос может испытывать затруднения при маневрировании по комнате или застревать по разным причинам. Очистка колес под вашим ionvac может помочь. Однако если колеса ionvac SmartClean V2 постоянно работают плохо или выходят из строя полностью, это может быть признаком того, что моторные колеса следует очистить или заменить. Важно периодически осматривать колеса на наличие износа и скопления загрязнений.
В этом руководстве показано, как заменить моторные колеса; этот процесс требует больше времени и внимания к деталям, чем другие руководства ionvac. Для выполнения понадобятся отвертка Phillips #2 (PH2) и лопатка (или другой инструмент для поддевания). Помните, что все детали нужно аккуратно снимать и устанавливать обратно.
Шаг 1
Внимание: прежде чем начать, выключите ionvac и поставьте его на ровную поверхность.
Учтите, что в вашем ionvac много мелких винтов, которые легко потерять. Лучше всего использовать магнитный коврик для проектов, чтобы не потерять детали.
Поставьте ionvac в нормальное положение, повернув его так, чтобы передние вентиляционные отверстия фильтра были направлены вперёд, а кнопка питания находилась как можно дальше от вас.
Шаг 2
Используйте крестовую отвертку, чтобы выкрутить 8 винтов, отмеченных красным, которые удерживают основание вместе.
Той же отверткой выкрутите 8 винтов, отмеченных оранжевым, которые крепят ободья (бамперы).
Снимите ободья с ionvac и отложите их в сторону.
Шаг 3
Поставьте ionvac в нормальное положение и наклоните его на 45 градусов.
Используйте лопатку или инструмент для поддевания, чтобы вставить острый конец в нижнюю щель (под датчиками).
Продолжайте поддевать внешний обод ionvac. Вы почувствуете, как верхняя оболочка (каркас или крышка) ослабляется.
Внимание: не рвите верхнюю оболочку, пока весь обод не будет полностью ослаблен.
Шаг 4
Осторожно поднимите и снимите верхнюю оболочку.
Шаг 5
Снимите 3 винта, фиксирующие корпус кабельной сборки с внешней стороны рамки моторного колеса, обозначенной либо R (правое колесо), либо L (левое колесо).
Отложите корпус кабельной сборки в сторону.
Шаг 6

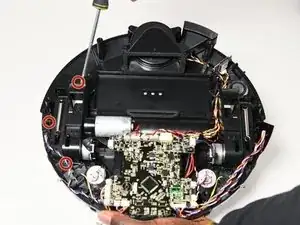

Открутите 3 винта, фиксирующие рамку моторного колеса.

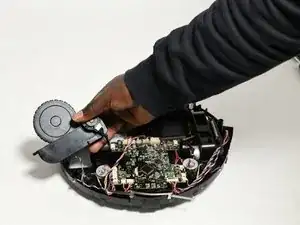

Выведите рамку моторного колеса из нижней полки.
Шаг 7

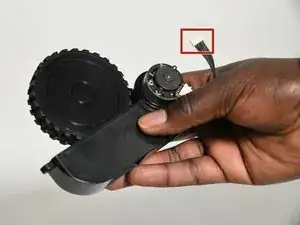

Отключите кабель, соединяющий рамку моторного колеса с платой управления.
Шаг 8

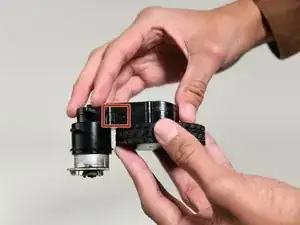

Аккуратно вытяните один конец пружины, чтобы снять её с рамки моторного колеса.

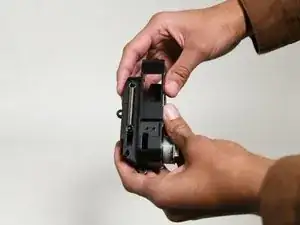

Это отделит рамку моторного колеса от сборки моторного колеса.
Шаг 9

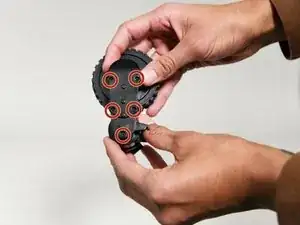

Открутите пять винтов в сборке моторного колеса.
Шаг 10

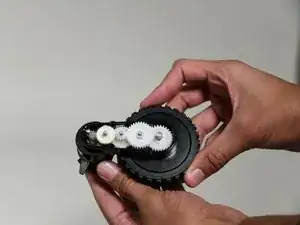

Осторожно приподнимите защёлку на стороне, чтобы разъединить корпус и обнажить белые пластиковые шестерни.
Шаг 11
Снимите все шестерни, кроме самой большой, чтобы обнажить серебристые винты и шайбы под ней.
Открутите и снимите два серебристых винта вместе с каждой парой шайб.
Теперь вы можете вынуть мотор из сборки колеса.
Для чистки мотора используйте мягкую ткань или салфетку с изопропиловым спиртом.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
