Внутренняя конфигурация ionvac SmartClean V2

Внимание: Перед началом выключите ionvac и расположите его на ровной поверхности.

Имейте в виду, что в вашем ionvac много маленьких винтов, которые легко потерять. Лучше всего использовать магнитный проектный коврик, чтобы не потерять детали.

Поставьте ionvac в нормальное положение так, чтобы передние вентиляционные отверстия фильтра были направлены вперёд, а кнопка питания находилась как можно дальше от вас.

Используйте крестовую отвёртку, чтобы вынуть 8 винтов, отмеченных красным, которые соединяют корпус основания.

Той же отвёрткой выньте 8 винтов, отмеченных оранжевым, которые удерживают ободья (рычаги бампера).

Снимите ободья с ionvac и отложите их в сторону.

Поставьте ionvac в нормальное положение и наклоните его вверх под углом примерно 45 градусов.

Используйте ломик или монтажный инструмент, чтобы вставить острый конец в нижнюю щель (под датчиками).

Продолжайте поддевать внешний обод ionvac, пока не почувствуете, что верхняя крышка (рамка или панель) ослабла.

Внимание: Не рвите верхнюю крышку, пока весь обод не будет полностью ослаблен.

Осторожно снимите верхнюю крышку.

Верхняя крышка содержит кнопку питания и место для фильтра.

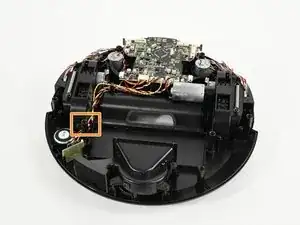

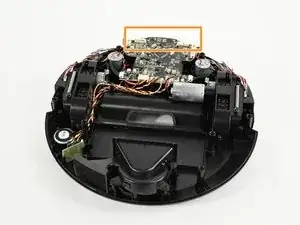

Нижняя крышка включает моторы для колёс, плату управления и основной пылесосный модуль.

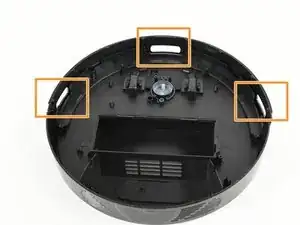

На верхней крышке есть три прорези для датчиков, которые защищают внутренности от повреждений, не закрывая сами датчики.

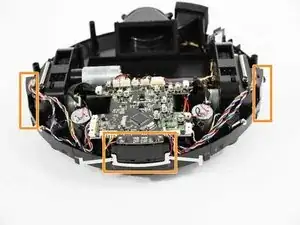

При сборке убедитесь, что эти прорези для датчиков направлены в сторону платы управления.

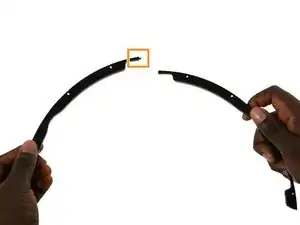

После снятия верхней и нижней крышек обратите внимание на свободные детали, такие как эти элементы нижнего ободка. Эти элементы расположены так, что деталь, обведённая зелёным, помещается под другим ободом.

Убедитесь, что винты не затянуты слишком туго при установке деталей нижнего ободка, иначе бампер останется сжатым и не вернётся в исходное положение.

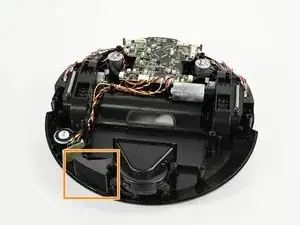

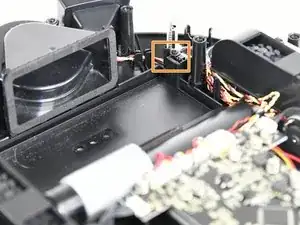

Убедитесь, что клиновидная деталь для фильтра по-прежнему находится на своём месте.

Она расположена рядом с мотором рядом с фильтром.

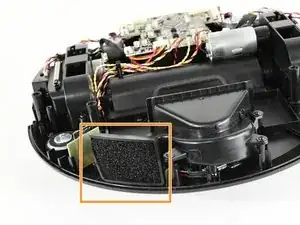

Убедитесь, что фильтр пылесоса установлен вертикально в корпусе фильтра.

Он расположен на конце нижней полки, напротив платы управления.

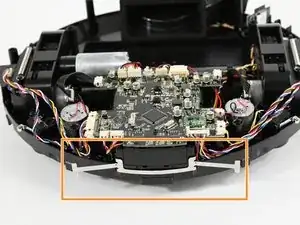

Металлический бампер, расположенный в передней части пылесоса, должен быть установлен вертикально над датчиками.

Он расположен снаружи нижней крышки, у передней части платы управления.
