Замена сетевого шнура Caribou Coffee CC-EKV8SS7

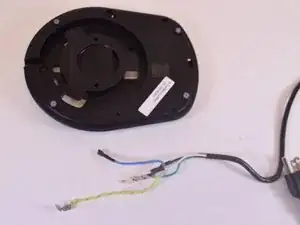

В этом руководстве полностью удаляется и заменяется сетевой шнур.

Это предназначено для замены шнура, когда разрыв находится внутри основания. Сетевые шнуры, оборванные вне основания, ближе к вилке, чинятся по руководству по устранению неисправностей.

Шаг 1

Отключите устройство от сети перед разборкой, чтобы избежать поражения электрическим током.

Снимите пять винтов Y (10 мм) с нижней части основания. Три находятся в треугольнике вокруг центра, и два — на углах плоского края.

Шаг 2

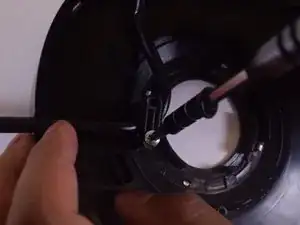

Теперь необходимо «разблокировать» верхнюю и нижнюю части основания друг от друга. На плоском крае имеется прямоугольный вырез с одной отрезанной стороной. Вставьте металлическую лопатку примерно на 1/2" в отверстие, чтобы оттянуть внутреннюю защёлку.

Удерживая металлический инструмент вставленным, используйте монтажную лопатку между чёрной и серебристой сторонами, чтобы поддеть и раскрыть основание.

Шаг 3

Как только половины откроются хотя бы на 1/4", извлеките металлический ключ и поверните основание на четверть оборота в любом направлении.

Продолжайте использовать лопатку, чтобы поддевать основание при каждом четвертьобороте, пока стороны не разойдутся свободно.

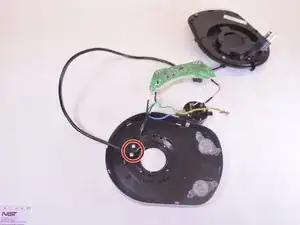

Чёрная нижняя часть зацепится за штекер сетевого шнура, чтобы предотвратить полную разборку.

Шаг 4

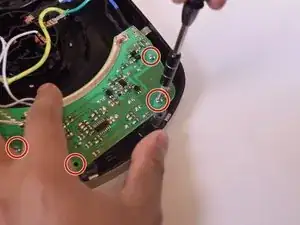

Начните отсоединять печатную плату, снимая четыре винта с округлой головкой (12 мм) Phillips (по одному в каждом углу).

При снятии тонких металлических деталей рекомендуется использовать защиту рук, чтобы избежать мелких, но болезненных порезов пальцев.

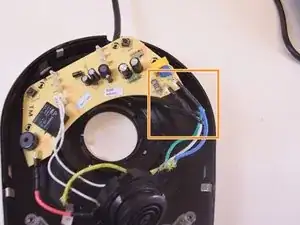

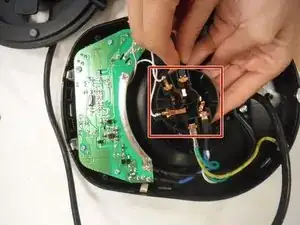

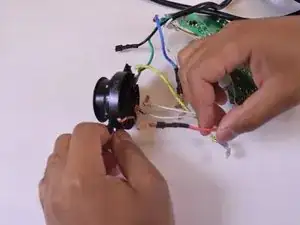

Найдите синие и чёрные провода, которые соединяются с печатной платой от сетевого шнура. При умеренном усилии оттяните их от серебристых клемм на плате.

Шаг 5

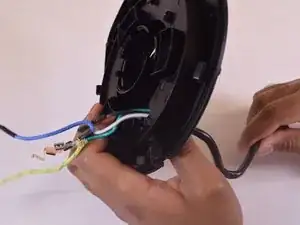

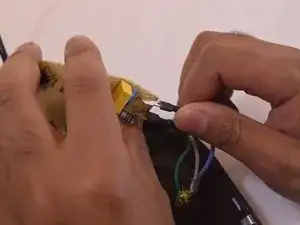

Отсоедините провод заземления сетевого шнура (жёлтый с зелёными полосами) от края. Сначала разогните серебристую пластину, затем потяните вверх с небольшим покачиванием.
