Разборка электрического чайника Black And Decker 8901 0
Это руководство покажет, как правильно разобрать электрический чайник Black And Decker и опишет составные части и схемы прибора. Это довольно простое устройство с небольшим количеством деталей, поэтому его трудно повредить и легко отремонтировать. Наиболее частая проблема — неправильный нагрев, но причина бывает разной, так как большая часть электроники чайника предназначена для генерации или управления теплом. У чайника нет кнопки «включить» или «выключить» — он начинает нагреваться сразу после подключения к сети. Поскольку прибор может достигать очень высоких температур, убедитесь, что он полностью отключен от питания перед началом ремонта.
Шаг 1

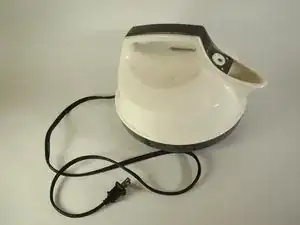

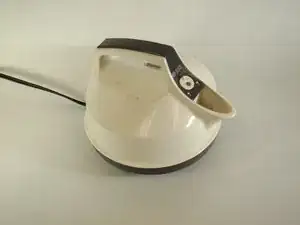

Перед началом разборки убедитесь, что чайник отключён от сети и остыл, так как он может достигать очень высоких температур.
Наливание холодной воды в чайник может эффективно охладить прибор для разборки, если он недавно использовался.
Шаг 2

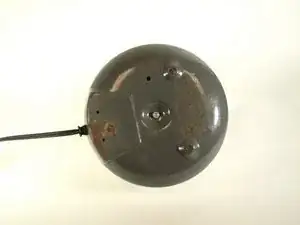

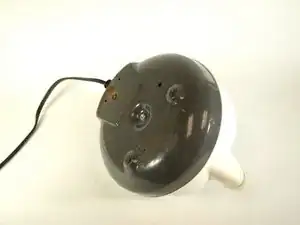

Используйте гаечный ключ, чтобы ослабить и открутить шестигранную гайку на дне чайника.
Шаг 3

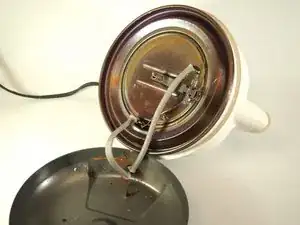

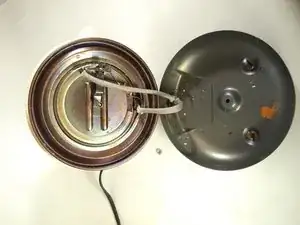

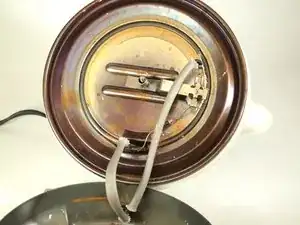

Снимите нижнюю крышку чайника, потянув вниз за шнур питания с небольшой силой.
Следите за тем, чтобы не порвать и не натянуть провода, соединяющие питание с нагревательной частью.
Шаг 4

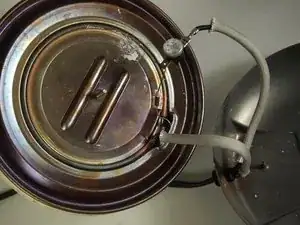

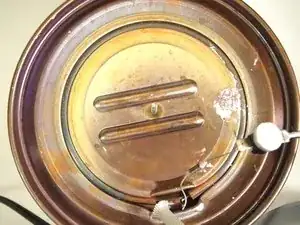

Снимите распорную втулку (цилиндр вокруг резьбового стержня в центре устройства).
Ослабьте и открутите вторую шестигранную гайку.
Если гайка кажется застрявшей, лёгкое давление на металлический кронштейн под ней облегчит откручивание.
Шаг 5

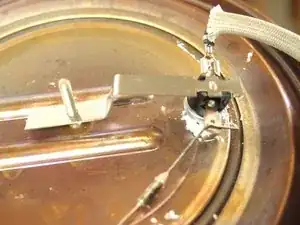

Снимите кронштейн, удерживающий термовыключатель на корпусе устройства.
Термовыключатель прикреплён к чайнику теплопроводящим составом. Если у вас нет этого материала под рукой, рекомендуется пропустить этот шаг.
Шаг 6
Разборка завершена!

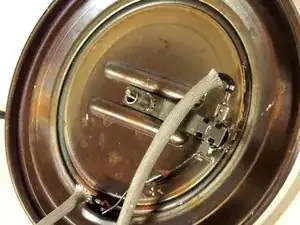

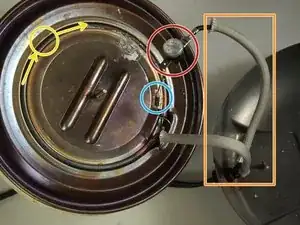

Термовыключатель (металлический диск с чёрным дном, подключённый к проводке)
Проводка
Нагревательный элемент (большая круговая спираль проводов, оборачивающая центр чайника)

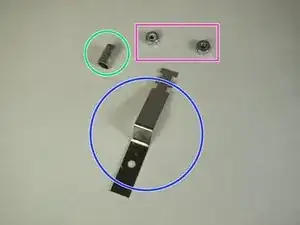

Распорная втулка (металлическая трубка)
Термопредохранитель (чёрный цилиндр с оранжевой верхушкой, подключённый к проводке)
Металлический кронштейн
Шестигранные гайки (x2)
Шаг 7

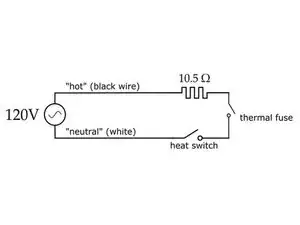

Здесь показана схема цепи.
Заключение
Для сборки прибора выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
