Замена переключателя управления в чайнике Chef'sChoice M677

Удалите пять винтов 3/8" с основания чайника с помощью крестообразной отвертки Phillips №1.

С помощью рук подденьте основание и снимите его с чайника.

Откройте чайник как раковину; точкой шарнира будет переключатель ВКЛ/ВЫКЛ.

С помощью рук снимите основание чайника, сдвинув его поверх переключателя.

Теперь, когда вы сняли нижнюю часть чайника, определите все части. ОРАНЖЕВЫЕ стрелки указывают на стойки для крепления компонентов управляющей цепи. КРАСНЫЕ стрелки указывают на следующие детали:

A: Блок питания.

B: Два выключателя защиты от работы всухую, по одному с каждой стороны центрального чёрного кольца.

C: Соединитель питания. Он входит в базовую пластину, когда вы ставите чайник на неё.

D: Термостат. Это небольшое металлическое кольцо, наполовину скрытое крышкой переключателя.

E: Ручной переключатель ВКЛ/ВЫКЛ.

F: Индикаторная лампочка.

G: Паровая камера. Она нагревает термостат, который автоматически выключает чайник.

Обратите внимание на то, как провода подключены к компонентам, чтобы облегчить сборку.

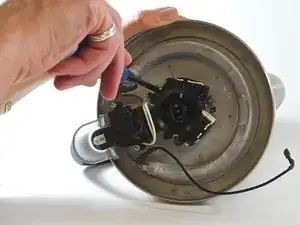

Снимите клеммы (оголённые наконечники) с компонентов цепи, как показано на втором изображении.

НЕ тяните за провода, иначе вы можете выдернуть их из клемм.

Каждую клемму следует легко снять вручную. Защипните наконечник между пальцами и потяните в направлении, совпадающем с направлением прикреплённого провода.

При необходимости воспользуйтесь тонкогубцами, чтобы крепко схватить ножку наконечника. Аккуратно потяните наконечник в направлении прикреплённого провода.

Осторожно отогните отключённые провода назад и уберите их из рабочей зоны.

С помощью головки для гаек 7/32" снимите шестигранную гайку, которая крепит блок питания к основанию чайника.

Пинцетом снимите пружинную стопорную шайбу под гайкой. (Её может быть трудно увидеть при слабом освещении.)

Держа рукой провод, который всё ещё подключён к блоку питания, аккуратно поднимите блок питания со штыря, к которому он был присоединён.

На этом этапе вы сняли следующие части с чайника:

Пять (5) винтов.

Основание чайника.

Одна (1) шестигранная гайка 7/32''.

Одна (1) пружинная стопорная шайба 7/32".

Один (1) блок питания.

Снимите блок питания. Разместите чайник, как показано, ручка должна быть справа. Снимите гайку 7/32" со штыря, который расположен по часовой стрелке от места, где был прикреплён блок питания, с помощью головки 7/32".

Пинцетом снимите пружинную стопорную шайбу под гайкой.

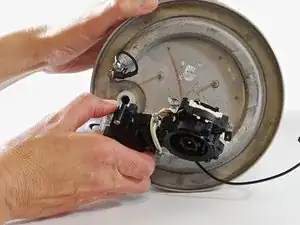

ВТОРОЕ ИЗОБРАЖЕНИЕ: Переверните чайник так, чтобы ручка теперь была слева. Снимите гайку 7/32" со штыря, который теперь находится против часовой стрелки от места, где был прикреплён блок питания, с помощью головки 7/32".

Пинцетом снимите пружинную стопорную шайбу под гайкой.

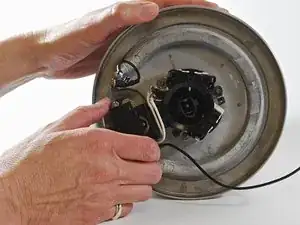

Схватите переключатель управления одной рукой, а сам чайник — другой.

Аккуратно покачивайте переключатель управления, одновременно вытягивая его от днища чайника.

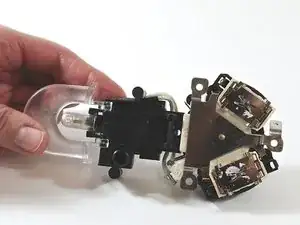

Полностью снимите переключатель с чайника.

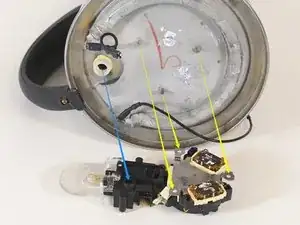

На этом изображении показано выравнивание различных частей чайника.

Жёлтые стрелки показывают, как штыри выравниваются с кронштейнами переключателя.

Синяя стрелка показывает, как паровая трубка выравнивается с паровой камерой на термостате переключателя.
