Как разобрать чайник Bodum модель № 11138

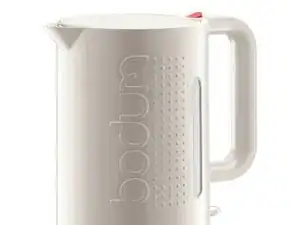

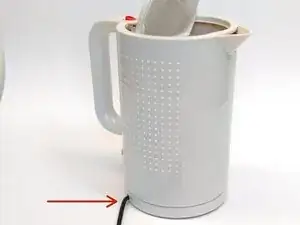

Это чайник Bodum Bistro объемом 1,5 л. Мы будем его разбирать.

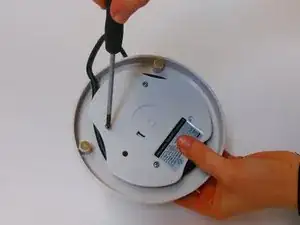

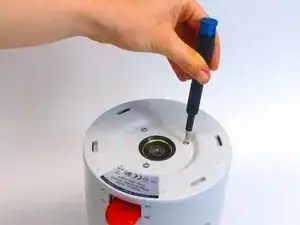

Начинаем со выкручивания трёх винтов с нижней части чайника. Два из трёх винтов можно выкрутить крестовой отвёрткой PH 1.8. Остальной винт можно выкрутить отверткой‑ключом.

После выкручивания винтов вы можете отсоединить дно чайника.

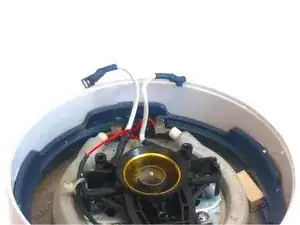

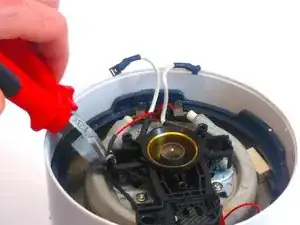

После открытия дна вы увидите два белых провода с чёрными изолированными концами, подключённые к металлической основе. Эти два провода можно отсоединить, оттянув их от металла.

Следующий шаг — перерезать маленькую стяжку, это можно легко сделать кусачками для проволоки.

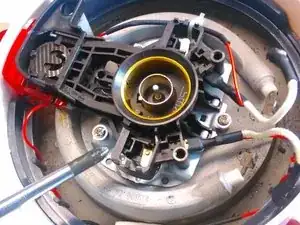

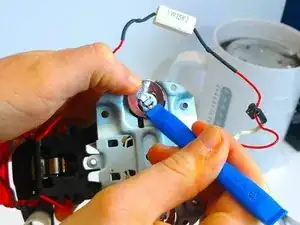

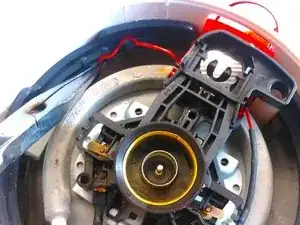

Далее найдите три уже видимых винта и выкрутите два из них отверткой PH2, а оставшийся — отверткой PH1.

Затем можно отсоединить чёрную пластиковую часть со переключателем после освобождения красных проводов от пластика. При этом можно также снять пластиковую трубку.

Далее сосредоточимся на чёрных пластиковых деталях, которые мы только что сняли с чайника. На них расположены два металлических кольца, которые можно вынуть с помощью рычажного инструмента. При снятии колец выйдут два маленьких серых штифта.

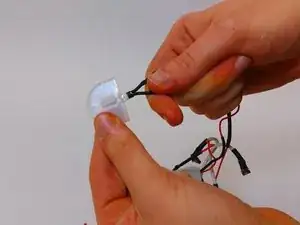

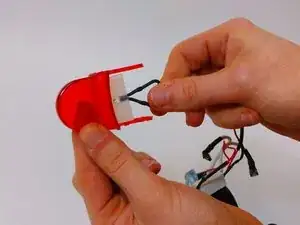

Далее можно снять красный корпус индикатора. Это может потребовать усилия, поэтому удерживайте индикатор, чтобы не повредить провод.

После снятия корпуса аккуратно извлеките резиновую прокладку. Теперь у вас есть доступ к светодиоду.

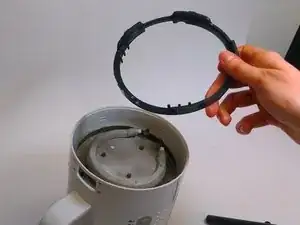

Здесь завершается эта часть разборки и возвращаемся к основной базе чайника. Снизу чайника видна чёрная пластиковая кольцевая деталь. Её можно снять, разъединив защёлки. Это можно сделать вручную.

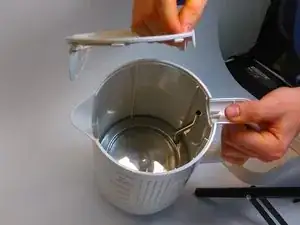

После снятия кольца переверните чайник и снимите крышку, чуть потянув чайник, чтобы трансформировать окружность. Для этого шага может понадобиться дополнительная пара рук.

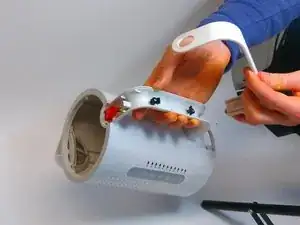

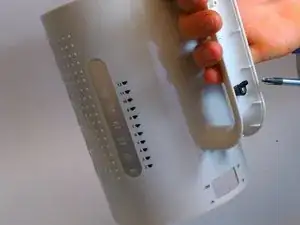

После этого снимите рукоять, сдвинув защёлки в верхней части, расположенные у переключателя. Это можно легко сделать, удерживая рукоять рукой и сдвигая её большим пальцем.

Винты с чёрным пластиком, которые стали видны после снятия рукояти, можно выкрутить отверткой PH1.

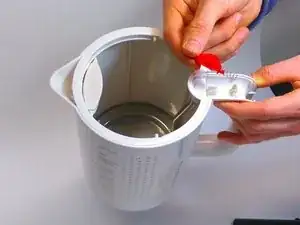

Затем можно снять переключатель, просто подняв его с чайника. Если он не выходит легко, возможно, потребуется немного изменить положение пружины.

Далее снимите белое кольцо с фильтром с верхней части чайника. Для этого потяните полукруглую белую пластиковую деталь на противоположной стороне фильтра. (см. изображение для расположения)

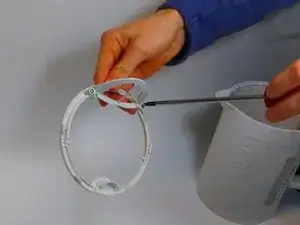

После снятия кольца можно открутить фильтр и его корпус от кольца отверткой PH1.

Затем извлеките сам фильтр из его корпуса, сдвинув его наружу.

С этой частью чайника мы завершили работу! Переходим к базе чайника.

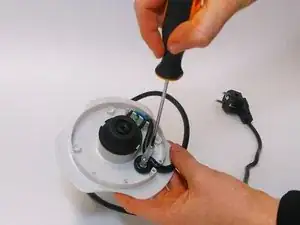

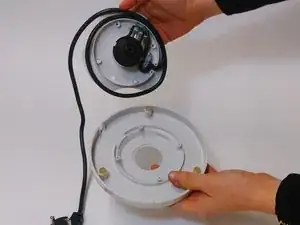

База разбирается путём выкручивания четырёх винтов: три из них отверткой PH1, и один немного короче — также PH1.

Теперь можно снять две части, чтобы открыть электронный блок в базе.

Электронный блок можно снять, выкрутив два винта отверткой PH1.

После этого электронный блок можно извлечь, а провода отсоединить от пластика с помощью плоской отвёртки.

Вы завершили разборку. Отличная работа!
