Разборка Betty Crocker Hot Pot BC-1762

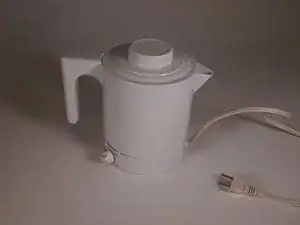

Это руководство по разборке электрического чайника Betty Crocker Hot Pot (BC-1762). Если устройство перестало нагреваться или прекращает работать по неизвестной причине, это руководство поможет разобрать прибор и найти источник проблемы. После ознакомления со схемой в конце руководства и устранения неисправности, инструкцию можно использовать в обратном порядке для сборки устройства.
Нагревательный элемент подключён к электрической цепи через кнопку-переключатель посредством ряда проводов.
Перед использованием руководства убедитесь, что устройство сухое и пустое, и отключено от источника питания. Для разборки потребуется крестообразная отвертка Phillips №1. Бывают случаи, когда винты трудно выкручивать, поэтому рекомендуется встать и держать отвертку под наиболее удобным углом.
Мощность = 700 ватт
Напряжение = 120 вольт
Сопротивление = 20,57 ом
Шаг 1

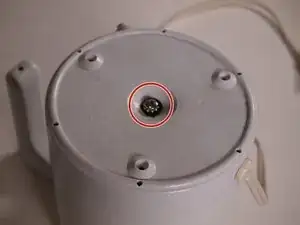

Используйте крестообразную отвертку Phillips №1, чтобы снять основной винт 24 мм, шайбу и чёрный заглушитель, расположенные внизу чайника.
Шаг 2

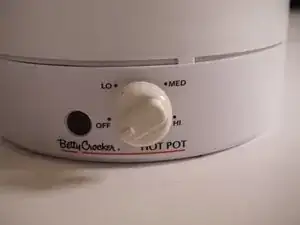

Снимите регулятор, управляющий уровнем нагрева.
Шаг 3

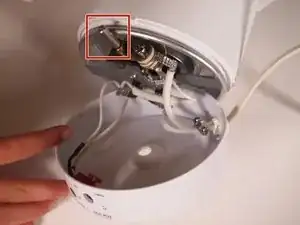

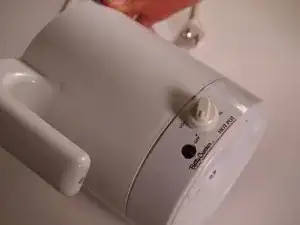

Снимите нижнюю секцию, сдвинув направляющую ручки регулятора назад и вынув её.
Шаг 4

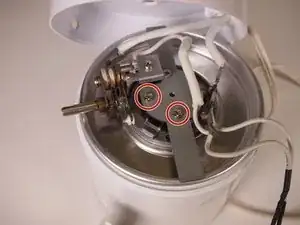

Используя крестообразную отвертку Phillips №1, снимите два винта 13 мм и небольшую металлическую пластину, удерживающую два толстых белых провода.
Эти два провода соединяются и подключаются к сетевому шнуру с внешней стороны корпуса.
Шаг 5

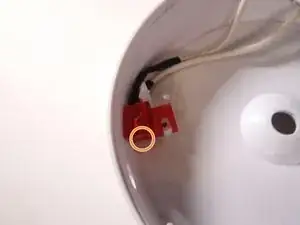

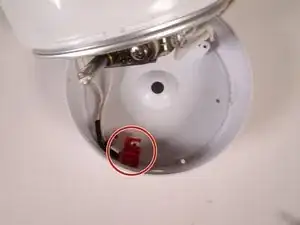

С помощью крестообразной отвертки Phillips №1 снимите:
прозрачный красный блок
винт 11 мм и небольшую шайбу
Шаг 6

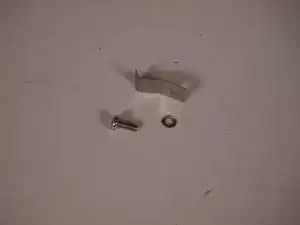

Отсоедините выступающую металлическую часть, вынув винт 15 мм и шайбу с помощью крестообразной отвертки Phillips №1.
Шаг 7
Используйте крестообразную отвертку Phillips №1, чтобы снять четыре винта 10 мм и шайбы, удерживающие перекладину из металла.
Шаг 8

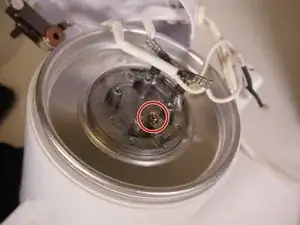

Снимите последний винт 10 мм и тонкую металлическую пластину, расположенные под местом, где была большая металлическая крышка (при необходимости приложите усилие).
Шаг 9

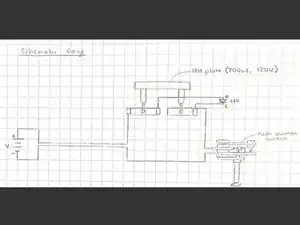

Схема устройства
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
