Замена диска (ручки) Capresso PerfecTea 260

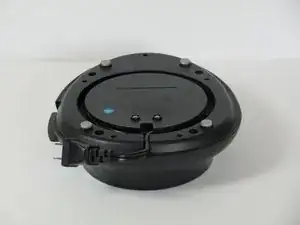

Сначала возьмите основание устройства и переверните его.

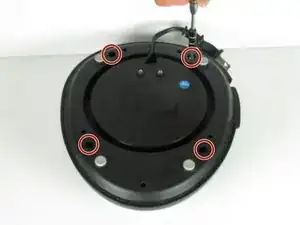

Снимите четыре винта Phillips #2 длиной 12 мм, окружающих основание, затем поднимите нижнюю половину основания, чтобы получить доступ к платам внутри устройства.

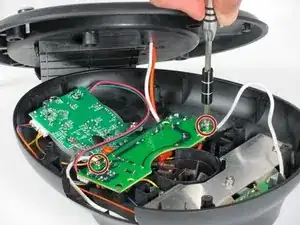

Снимите два винта Phillips #2 длиной 7,5 мм, удерживающие материнскую плату.

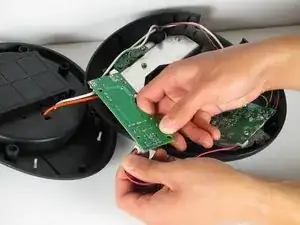

Отсоедините провод, идущий в боковую часть материнской платы.

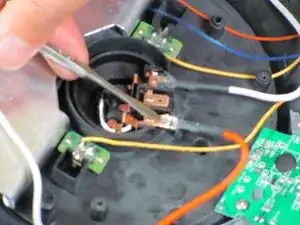

Используйте металлическую лопатку, чтобы разрезать резиновое покрытие защёлки в месте её зажима на медной лапке.

Отсоедините провод от нагревательного элемента, сначала сдвинув защёлку металлической лопаткой, затем вытолкнув её наружу.

Будьте осторожны при отсоединении провода: слишком резкие действия могут повредить соединение и усложнить подключение новой материнской платы.

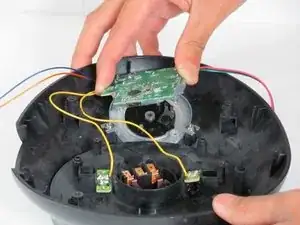

Поднимите материнскую плату из корпуса устройства.

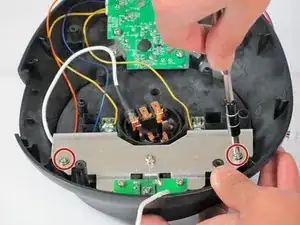

Снимите два винта Phillips #2 длиной 7,5 мм с металлической рамки.

Удалите рамку из сборки.

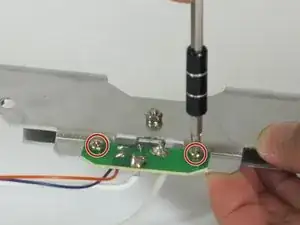

Снимите два винта Phillips #2 длиной 6 мм с мелкой резьбой, крепящие микросхему к металлической рамке.

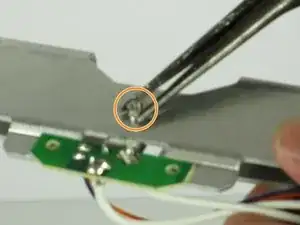

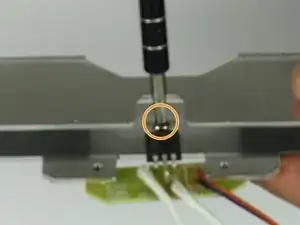

Переверните и снимите винт Phillips #2 длиной 7,5 мм с мелкой резьбой с тыльной стороны, удерживая 5 мм гайку спереди.

Найдите кабель, который соединяет микросхему с контактами нагревательного элемента.

Используйте лопатку, чтобы разрезать резиновое покрытие на защёлке в месте её зажима на медной лапке.

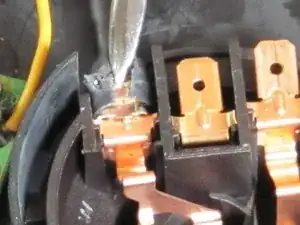

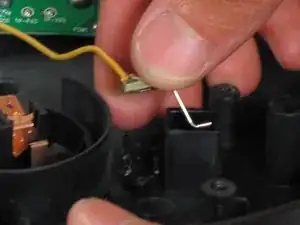

Вставьте металлическую лопатку в прямоугольное отверстие на защёлке и нажмите в сторону лапки (от провода), чтобы разогнуть лапку.

Сдвиньте защёлку с лапки с помощью лопатки.

Лапка оторвётся резко. Применяйте силу контролируемо, чтобы не пораниться и не повредить другие компоненты.

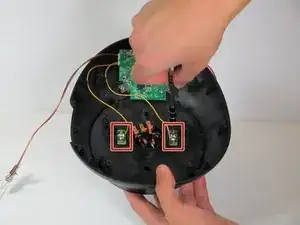

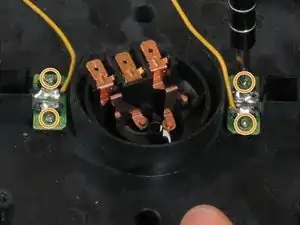

Определите две микросхемы, которые соединяют два жёлтых провода с регуляторами температуры.

Снимите четыре винта Phillips #1 длиной 5 мм.

Снимите две микросхемы с их мест.

Две микросхемы зафиксированы пластиковыми распорными штифтами. Покачайте плату, чтобы освободить её от этих штифтов при снятии.

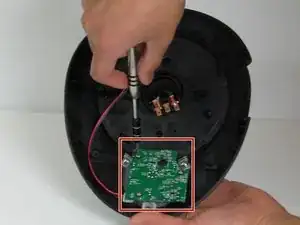

Найдите микросхему над диском.

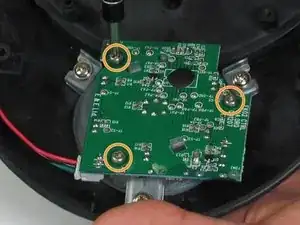

Снимите три винта Phillips #2 длиной 6 мм.

Снимите микросхему.

Запомните ориентацию микросхемы на диске и какой штырек входит в какое отверстие.

Оставьте прикреплённую пластиковую рамку на нижней части микросхемы.

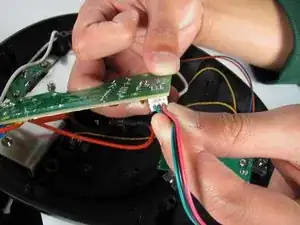

Отсоедините четыре кабеля на левой стороне микросхемы.

Запомните, какой кабель в какой разъём входит.

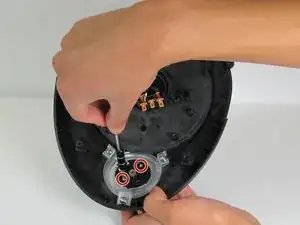

Снимите два винта Phillips #1 длиной 6 мм с чёрной опорной пластиной диска.

Винты Phillips #1 6 мм

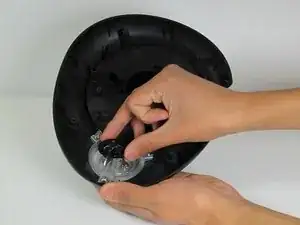

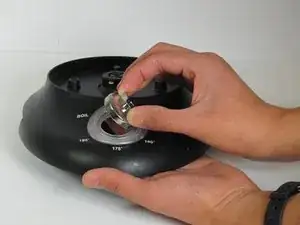

Снимите чёрную опорную пластину диска, металлическую пружину, светодиодную трубку и сам диск.

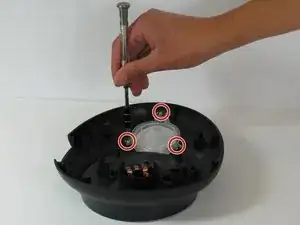

Снимите три винта Phillips #2 длиной 7,5 мм с воротника диска.

Винты Phillips #2 7,5 мм

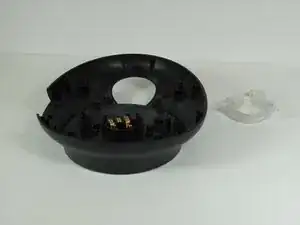

Воротник диска затем отойдёт от основания.
