Замена шнура питания ChefsChoice M677

Бытовая техника

Если ваш электрический чайник ChefsChoice M677 не включается, возможно, вам потребуется заменить шнур питания. Используйте это руководство для замены шнура питания. Перед использованием этого руководства убедитесь, что текущий шнур действительно не работает, чтобы знать, что вы устраняете правильную проблему.

Функциональный шнур питания обеспечивает энергию вашему чайнику ChefsChoice, и при повреждении его потребуется заменить. Не переживайте, замена недорога и проста. Продолжайте, следуя шагам для замены шнура питания.

Шаг 1

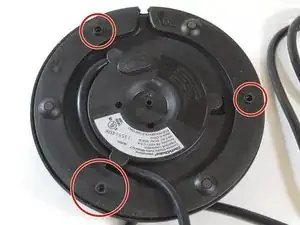

Имейте в виду, что на основании есть два РАЗНЫХ типа винтов:

Три винта Phillips 3/8"

И один нестандартный треугольный винт Phillips 3/8".

Шаг 2

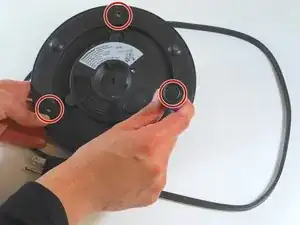

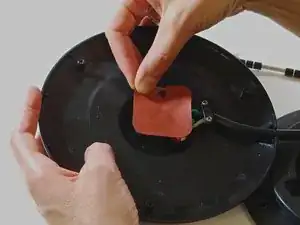

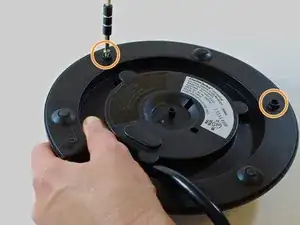

Снимите резиновую подушку "K", затем удалите три винта Phillips 3/8" с основания с помощью отвертки Phillips #1.

Удалите нестандартный винт Phillips.

Попытка снять его стандартной отверткой Phillips повредит головку винта и может помешать его извлечению.

Шаг 3

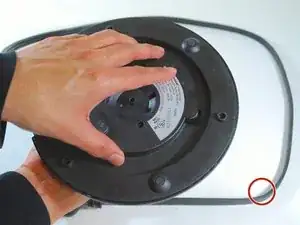

Убедитесь, что шнур полностью размотан с основания.

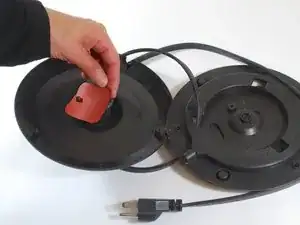

Поднимите основание от устройства.

Шаг 4

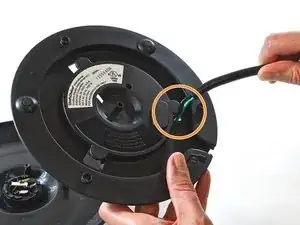

Осторожно снимите красный квадратный защитник с поста, который его фиксирует.

Шаг 5

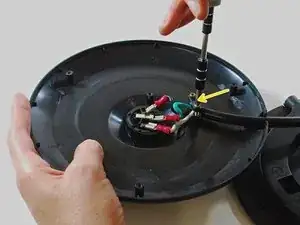

Удалите два винта Phillips 3/8" с помощью отвертки Phillips #1.

Удалите зажим, который фиксирует шнур на месте.

Шаг 6

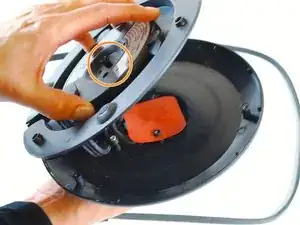

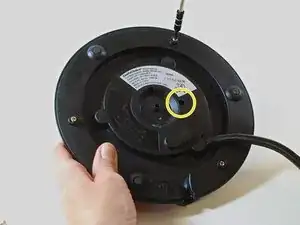

Используйте руки, чтобы вытащить черный цилиндр из центра основания. Это раскладка питания.

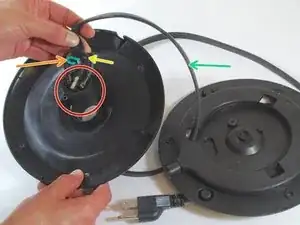

Обратите внимание на расположение проводов на устройстве подключения, чтобы облегчить сборку. Если необходимо, отметьте провода и разъемы различными цветными лентами.

ЗЕЛЕНЫЙ провод - это провод "земли" или "защиты". Он подключен к центральному посту.

Другие два провода черные. Вы можете отличить их на ощупь:

Гладкий провод - это провод "нейтраль".

Рифленый провод - это провод "фаза".

Шаг 7

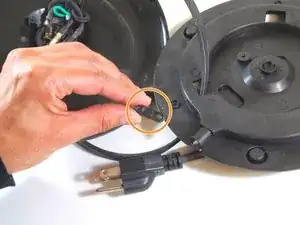

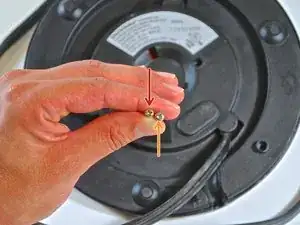

Удалите разъемы (лопаточные зажимы) из соединения питания чайника, аккуратно потянув за каждый провод.

Шаг 8

Вам понадобятся три разъема 16-22 калибра (лопаточные зажимы). Число "калибра" обозначает размер провода, для которого предназначен разъем. Эти разъемы будут крепиться к контактам на распре.

Шаг 9

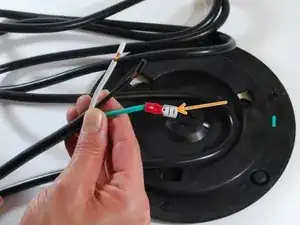

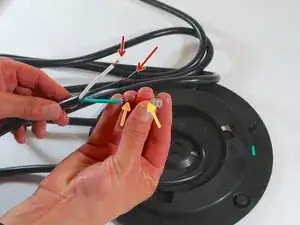

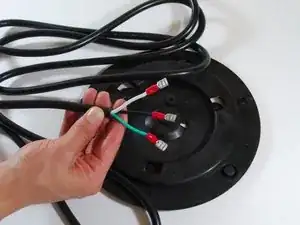

На заменяющем шнуре удалите белые, зеленые и черные защитные колпачки. Вручную прикрепите один разъем к каждому проводу. Выполните следующие действия для каждого провода:

Закрутите медные жилы на проводе, чтобы аккуратно вставить провод в разъем.

Вставьте медное волокно в разъем, пока изоляция не предотвратит дальнейшую вставку.

Шаг 10

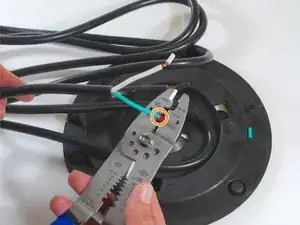

С помощью мультитула в режиме зажима (или специального инструмента для обжима) приложите давление к цанге разъема, где провод был вставлен.

Рифление, которое вы получите при обжиме, должно выглядеть так же, как разъем, показанный здесь на зеленом проводе. Проверьте, хорошо ли соединен разъем с проводом (он не должен выскользнуть).

Повторите шаги 10 и 11 для оставшихся двух проводов, требующих разъемов.

Шаг 11

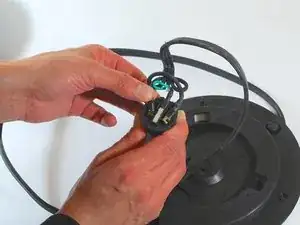

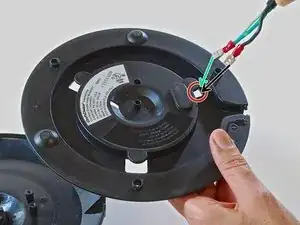

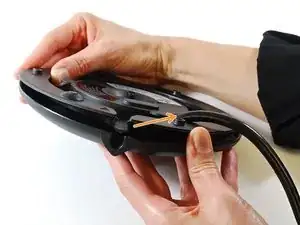

Пропустите заменяющий шнур через отверстие, ближайшее к символу шнура в нижней части основания.

Вставьте шнур до тех пор, пока зеленые, белые и черные провода не пройдут полностью.

Шаг 12

Вставьте раскладку питания (черный цилиндр) обратно через основание.

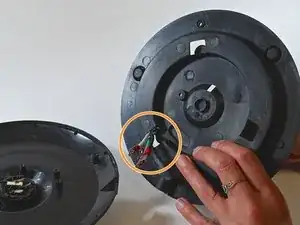

Сдвиньте разъемы на оголенные металлические штыри, выступающие из раскладки питания. Это может потребовать небольшой силы, так как соединение имеет плотную посадку.

Прикрепите черную пластиковую овальную деталь, чтобы закрепить и стабилизировать провода шнура.
