Замена блока питания ChefsChoice M677

Бытовая техника

Это руководство проведёт Вас через следующие шаги:

  • Снятие нижней части чайника
  • Обнаружение и определение внутренних компонентов
  • Отключение проводки от внутренних компонентов
  • Снятие блока питания чайника

Сборка производится в обратном порядке!

Шаг 1

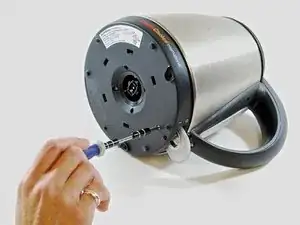

Удалите пять винтов 3/8" с основания чайника с помощью крестовой отвертки Phillips #1.

Шаг 2

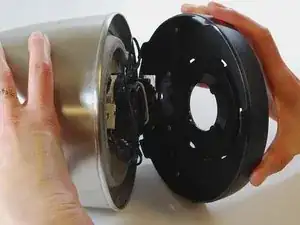

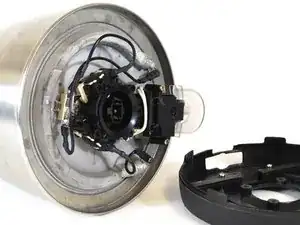

С помощью рук отожмите нижнюю крышку от чайника.

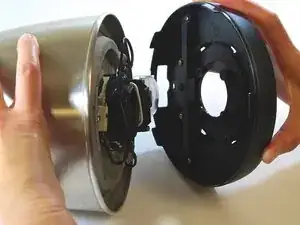

Откройте чайник как «ракушку»; точкой шарнира будет выключатель ВКЛ/ВЫКЛ.

Шаг 3

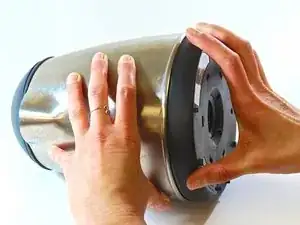

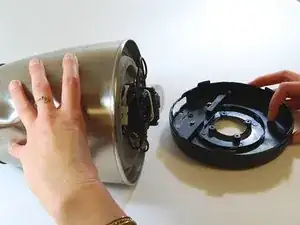

С помощью рук снимите основание чайника, сдвинув его поверх выключателя.

Шаг 4

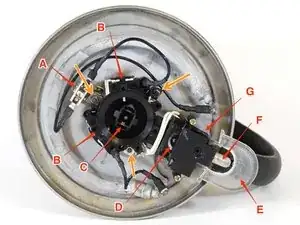

После снятия нижней части определите все детали. ОРАНЖЕВЫЕ стрелки указывают на стойки для крепления компонентов платы управления. КРАСНЫЕ стрелки указывают на следующие части:

A: Блок питания.

B: Два датчика защиты от кипения всухую, по одному с каждой стороны центрального чёрного кольца.

C: Соединитель питания. Он входит в распорную пластину при установке чайника на основание.

D: Термостат. Это небольшое металлическое кольцо, наполовину скрытое крышкой переключателя.

E: Ручной выключатель ВКЛ/ВЫКЛ.

F: Индикаторная лампа.

G: Паровая камера. Она нагревает термостат, который автоматически отключает чайник.

Шаг 5

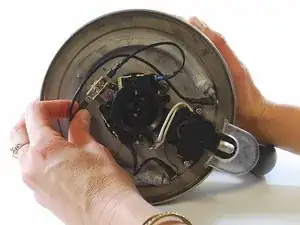

Обратите внимание, как провода подключены к компонентам, чтобы облегчить сборку.

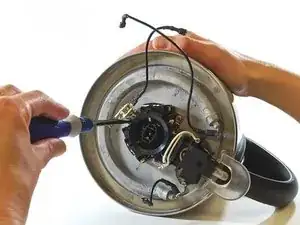

Снимите разъёмы (лодочки) с компонентов цепи, как показано на втором изображении.

НЕ тяните за провода, чтобы не вытащить их из разъёмов.

Каждый разъём должен легко сниматься вручную. Сожмите контакту между пальцами и тяните в направлении провода.

При необходимости используйте длинногубцы, чтобы крепко схватить стержень контакта. Аккуратно тяните контакт в направлении провода.

Осторожно отогните отключённые провода в сторону от рабочей зоны.

Шаг 6

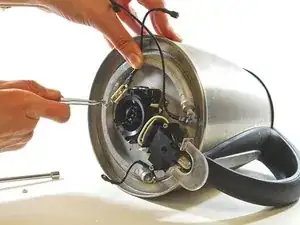

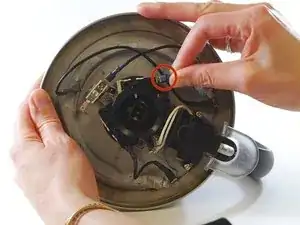

Используя головку 7/32", снимите шестигранную гайку, которая фиксирует блок питания к основанию чайника.

С помощью пинцета снимите стопорную шайбу с разрезом, расположенную под гайкой. (В условиях слабого освещения её может быть трудно заметить.)

Шаг 7

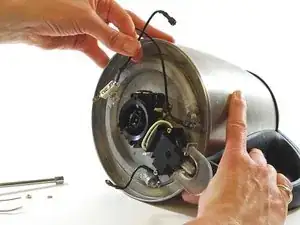

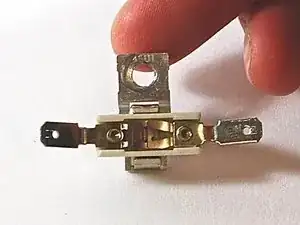

Держа рукой провод, который всё ещё подключён к блоку питания, осторожно поднимите блок питания с резьбового шпильки, к которой он был прикреплён.

На этом этапе Вы должны были снять из чайника следующие детали:

Пять (5) винтов.

Основание чайника.

Одна (1) шестигранная гайка 7/32".

Одна (1) стопорная шайба с разрезом 7/32".

Один (1) блок питания.

Заключение

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
