Saeco Magic Cappuccino SIN017 Прочистка подъёмной трубки в бойлере
Если из паровой трубки выходит горячая вода, но кофе не подаётся, то подъёмная трубка в бойлере может быть засорена. В этих инструкциях показано, как открыть бойлер и удалить засорение.
Эти инструкции также могут помочь с другими моделями Saeco и с кофеварками Philips и Gaggia — все они производятся одним и тем же изготовителем и имеют очень схожую конструкцию.
Шаг 1
Никогда не забывайте: перед началом ремонта отключите вилку питания!
Маркировка модели SIN017 указана на дне устройства.
Снимите ручку парового клапана. Для этого придётся тянуть сильно.
Снимите все навесные элементы, то есть резервуар для воды и поддон для капель.
Снимите капучинатор.
Шаг 2
Открутите два винта с крестообразным шлицем на задней части.
Положите устройство на бок. Открутите два винта с крестообразным шлицем спереди снизу.
Снимите верхнюю крышку и отложите в сторону.
Не снимайте крышку полностью. Она соединена многими кабелями. Возможно, вы сможете отсоединить жёлто‑зелёный провод от нагревательной пластины — тогда у вас появится больше места для манипуляций.
Шаг 3
Взгляд внутрь открытого устройства. Компоненты хорошо видны:
Насос
Бойлер с термовыключателями
Паровой клапан
Шаг 4

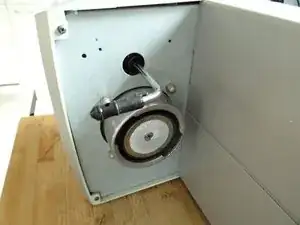

Положите устройство на бок. Открутите четыре гайки с фланцем 8 мм на держателе рожка.
Кронштейн ослаблен, но выходит только вверх.
Шаг 5

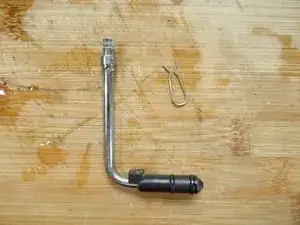

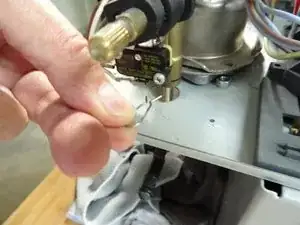

Паровая трубка вставлена в паровой клапан, но удерживается хомутом. Выньте хомут.
Вытяните паровую трубку вниз.
Шаг 6
Установите устройство в вертикальное положение.

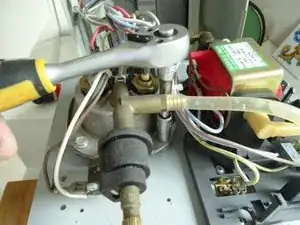

Открутите четыре винта 8 мм, удерживающие бойлер вместе с подходящей гайкой. Возможно, потребуется зажать гайку снизу разводным ключом 8 мм.

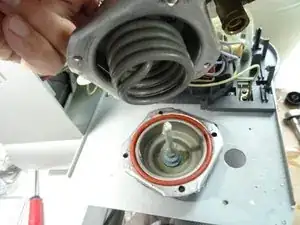

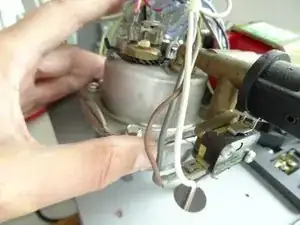

Отсоедините верхнюю половину бойлера. Следите за кабелями и шлангами.
Теперь вы также можете полностью вынуть нижнюю часть бойлера. Убедитесь, что держатель рожка опирается на четыре гайки.
Также сейчас подходящее время проверить и при необходимости заменить уплотнения держателя рожка и фильтр. Нанесите на уплотнения смазку на пищевой силиконовой основе.
Шаг 7

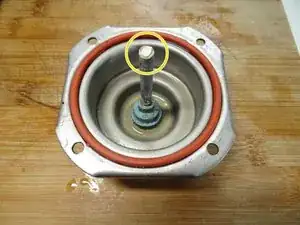

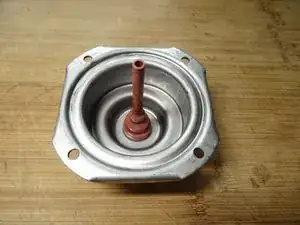

Накопление накипи в подъёмной трубке хорошо видно.

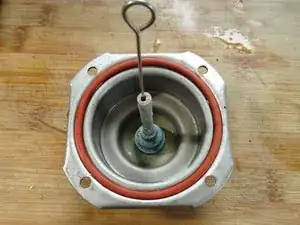

Сначала попробуйте проткнуть отложение проволокой.
Затем погрузите всю нижнюю часть бойлера в средство для удаления накипи, предпочтительно в амино‑сульфоновую кислоту, на некоторое время. Помогайте проволокой, пока трубка полностью не очистится.
Если сильно подуть в верхнюю часть подъёмной трубки, она должна немного прочиститься.
Заключение
Соберите устройство в обратном порядке, выполняя шаги в обратной последовательности.
