Разборка Saeco Magic Cappuccino SIN017
Saeco Magic Cappuccino — простая профессиональная кофемашина с рожком. Небольшое количество деталей хорошо поддаётся ремонту. Для этого обычно требуется снять верхнюю крышку, что показано здесь.
Эти инструкции также могут помочь при работе с другими моделями Saeco и с кофеварками Philips и Gaggia — все они производятся одним производителем и имеют очень схожую конструкцию.
Шаг 1
Никогда не забывайте: отключите сетевой вилку питания перед началом ремонта!

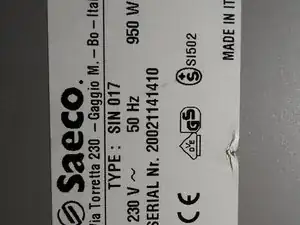

Маркировку модели SIN017 можно найти на дне аппарата.

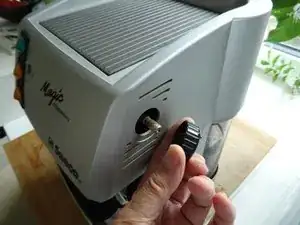

Снимите ручку парового клапана. Для этого необходимо потянуть сильно.
Снимите все навесные элементы, т.е. резервуар для воды и поддон для капель.
Снимите капучинатор.
Шаг 2

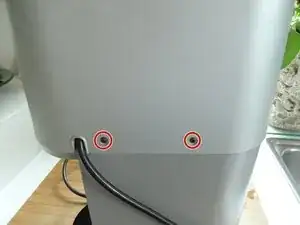

Открутите два винта с крестообразным шлицем на задней части.

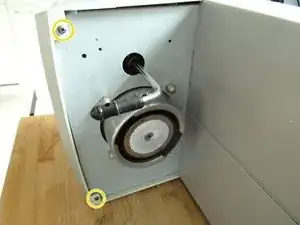

Положите машину на бок. Открутите два винта с крестообразным шлицем спереди снизу.

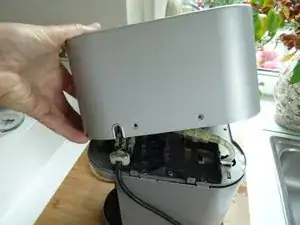

Снимите верхнюю крышку и отложите в сторону.
Не снимайте крышку полностью. Она соединена многими кабелями. Вы можете отсоединить жёлто-зелёный провод от нагревательной пластины, тогда у вас появится больше места для манёвра.
Шаг 3

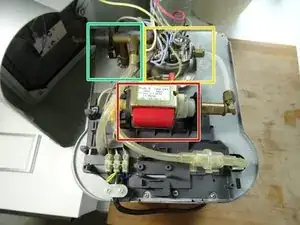

Вид внутрь открытой машины. Компоненты хорошо различимы:
Насос
Бойлер с тепловыми выключателями
Паровой клапан
Заключение
Соберите устройство в обратном порядке, повторяя шаги в обратной последовательности.
Перевод руководства с ifixit.com
