Замена мотора KitchenAid KSB5CR
Мотор — это движущая сила блендера. Он размещён в металлическом корпусе и окружён медной обмоткой.
Шаг 1
Снимите стеклянный кувшин и поставьте блендер вверх дном на твёрдую поверхность.
Снимите четыре резиновые ножки с помощью тонкогубцев.
Снимите четыре винта Филлипс #7.5 длиной 25 мм, которые находились под резиновыми ножками, с помощью отвёртки Филлипс #2.
Шаг 2
Поднимите заднюю панель, сдвигая её вдоль сетевого шнура.
Шаг 3
Снимите два винта с машинной резьбой Филлипс #5 длиной 95 мм с помощью отвёртки Филлипс #2.
Снимите резиновое уплотнительное кольцо, поддев и подняв его вверх.
Снимите ленточный кабель с корпуса, поддев и подняв его вверх.
Шаг 4
Разожмите белый провод, обвитый вокруг штифта, вытащив его из зажима.
Повторите ту же процедуру для красного провода с другой стороны корпуса.
Снимите торцевую заглушку с помощью 8" тонкогубцев.
Поднимите корпус вентилятора.
Шаг 5
Снимите вентилятор, потянув его вверх.
Этот шаг трудный и требует усилия. Рекомендуется использовать обе руки.
Шаг 6

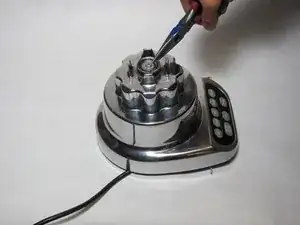

С помощью тонкогубцев поверните муфту по часовой стрелке, чтобы её ослабить.
Шаг 7
Поверните блендер на 90 градусов по часовой стрелке.

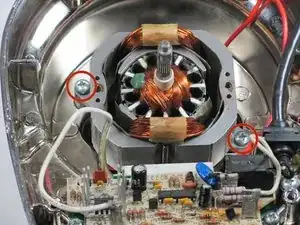

Снимите два винта Филлипс #8 длиной 12 мм с помощью отвёртки Филлипс #2.
Шаг 8

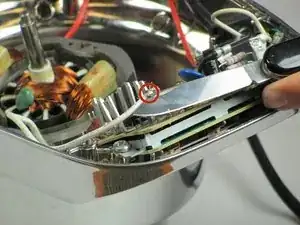

Просуньте лезвие ножа в металлическую петлю, удерживающую изоляцию перед белым медным проводом, и покачивайте ножом вперёд‑назад, пока она не ослабнет.
Вытяните провод из ослабленной металлической петли.
Шаг 9

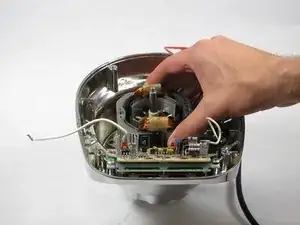

Поднимите мотор вверх и извлеките его из корпуса.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
