Замена вентилятора Ninja AF161 Max XL

Задняя крышка вентиляционной решётки расположена прямо над местом выхода сетевого шнура.

Используйте крестовую отвёртку Phillips #2, чтобы открутить и удалить четыре винта длиной 1 см с панели.

После откручивания снимите все четыре винта, чтобы убрать заднюю крышку вентиляционной решётки.

После снятия решётки Вы увидите два винта длиной 2,2 см, удерживающие корпус. Используйте крестовую отвёртку Phillips #1, чтобы снять два винта.

Учтите, что два винта затянуты довольно туго и потребуют некоторого усилия для выкручивания.

Используйте пластиковый инструмент для вскрытия или похожий предмет, чтобы вставить его между серебристой верхней частью и чёрным окантованием.

Подденьте все четыре стороны к центру пластиковым инструментом для вскрытия, чтобы освободить защёлки.

Защёлки на верхней части будут издавать звуки при отсоединении от устройства.

Открутите четыре винта длиной 2,2 см крестовой отвёрткой Phillips #1.

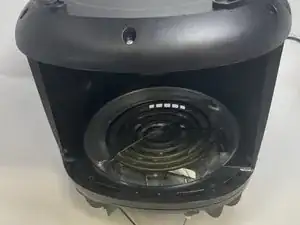

Положите аэрогриль на бок.

Удалите шесть винтов длиной 1,4 см с помощью отвертки TR15 Torx Security.

Держите устройство на боку и открутите и удалите два винта длиной 1,4 см крестовой отвёрткой Phillips #1.

Крышку теперь можно поднять. Снимите её, поддев нижнюю часть и поднимая вверх.

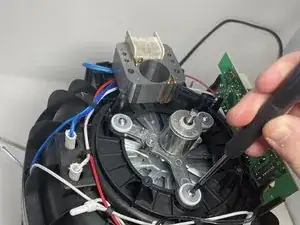

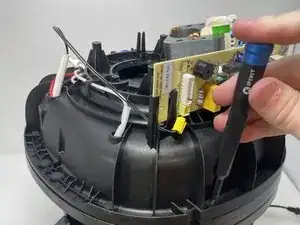

После подъёма крышки Вы увидите белые и жёлтые разъёмы проводов, которые соединяют панель управления аэрогриля с материнской платой.

Сожмите белую защёлку и разъём провода вместе и потяните, чтобы освободить соединитель.

Осторожно: не сгибайте печатную плату при попытке снять этот разъём. Это повредит плату.

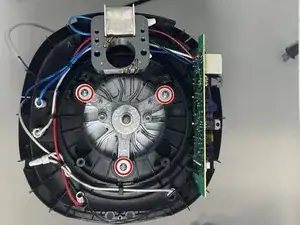

Снимите два винта длиной 4,7 см и шайбы с помощью крестовой отвёртки Phillips #1, затем удалите серебристую деталь сверху мотора.

Просто поднимите мотор вверх и аккуратно отложите в сторону.

Снимите три винта длиной 1,4 см, шайбы и резиновые прокладки с треугольного металлического элемента, используя крестовую отвёртку Phillips #1.

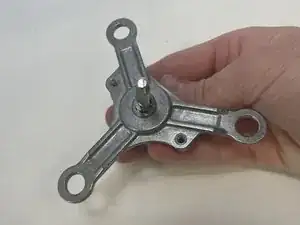

Удалите треугольный металлический элемент из устройства.

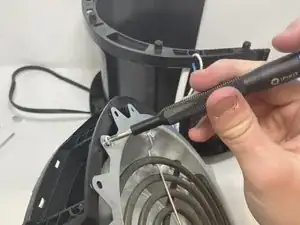

Используйте крестовую отвёртку Phillips #1, чтобы удалить четыре винта длиной 2,2 см, которые крепят верхнюю часть устройства к его основанию.

После удаления винтов аккуратно поднимите верхнюю часть устройства с основания.

Обращайте внимание на провода.

Переверните устройство вверх дном.

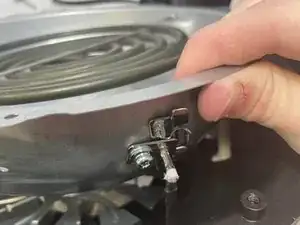

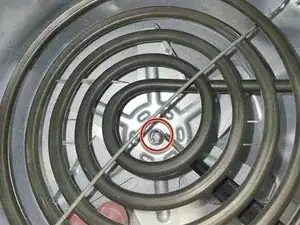

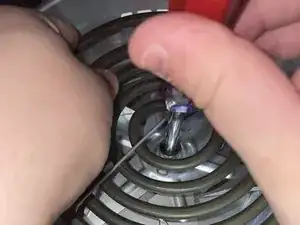

Используйте отвёртку с шестигранной насадкой 10 мм, чтобы удалить болт длиной 1,4 см позади нагревательной пластины.

Поверните отвёртку вправо, чтобы ослабить болт. Поворачивая влево, Вы затянете болт.

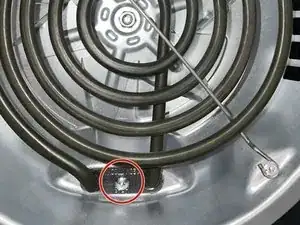

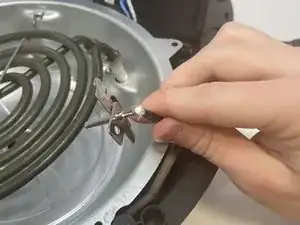

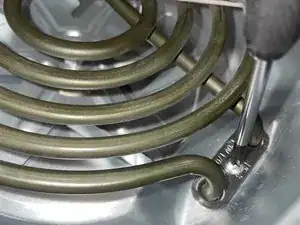

Используйте крестовую отвёртку Phillips #1, чтобы удалить винт длиной 1,4 см, который фиксирует нагревательный элемент.

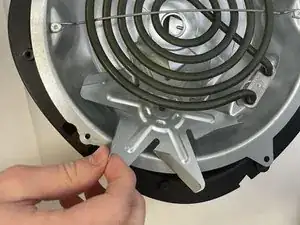

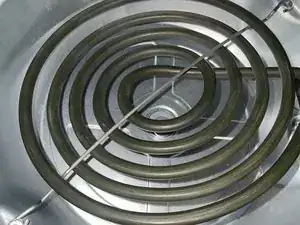

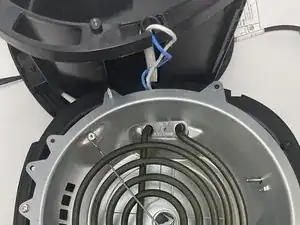

Осторожно выведите вентилятор из-под нагревательного элемента, чтобы извлечь его из устройства. Будьте внимательны к острым кромкам вентилятора.

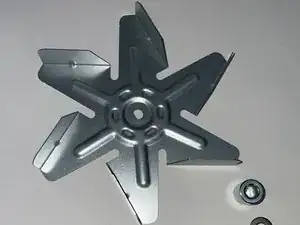

При сборке учитывайте цилиндрическую деталь и шестигранную гайку, которые находятся над вентилятором.

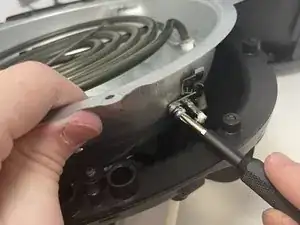

Используйте крестовую отвёртку Phillips #1, чтобы удалить винт длиной 1,4 см на металлическом куполе устройства.

Поднимите металлический купол вверх.

Используйте крестовую отвёртку Phillips #1, чтобы удалить крепёжный винт и деталь.

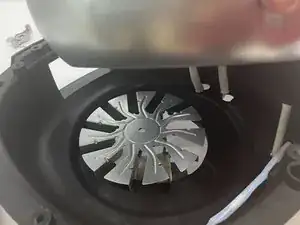

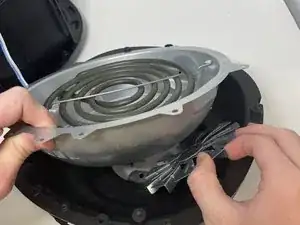

Поднимите металлическую купольную деталь, чтобы снять второй вентилятор.

Осторожно извлеките второй вентилятор из устройства из‑за его острых кромок.

При сборке обратите внимание на две шайбы, которые располагаются сверху вентилятора.
