Замена верхней панели Neato Botvac D8000
Эти пошаговые инструкции предназначены для того, чтобы вы могли снять верхнюю крышку робота. Это можно сделать как шаг для снятия колеса или проверки проводки.
Шаг 1

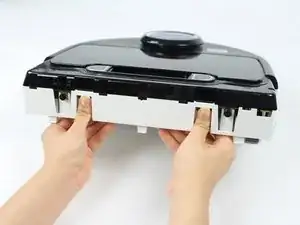

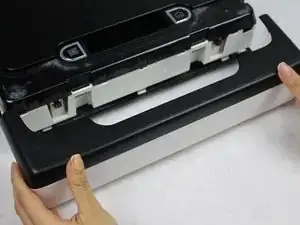

Возьмитесь за задний бампер обеими руками с обеих сторон.
Шаг 2

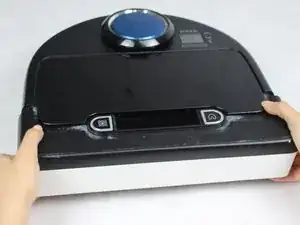

Постоянно тяните бампер вперед с равномерной скоростью.
При потягивании бампера избегайте грубых движений, так как бампер может сломаться.
Шаг 3

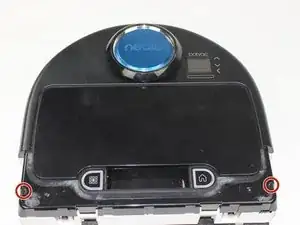

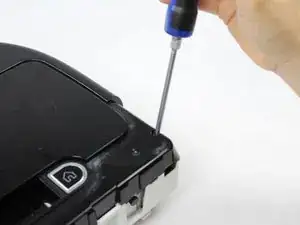

Смотрю сверху, отвинтите два винта по 11 мм с помощью отвертки Torx T10.
Шаг 4

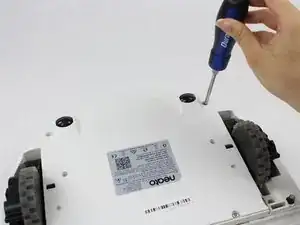

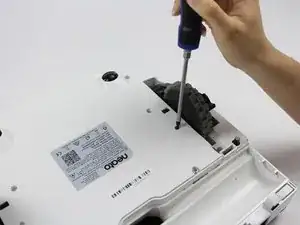

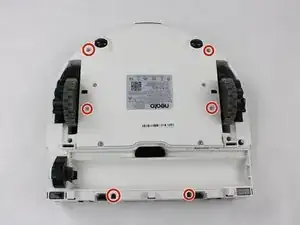

Положите робота на спину и открутите шесть винтов по 11 мм с помощью отвертки Torx T10.
Шаг 5
Нажмите на зажимы, расположенные с задней стороны, внутрь.

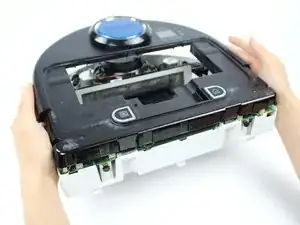

Аккуратно поднимите верхнюю крышку, пока не увидите проводку. Затем аккуратно отсоедините все провода.
При подъеме верхней крышки будьте осторожны, потому что провода тонкие и хрупкие.
Шаг 6

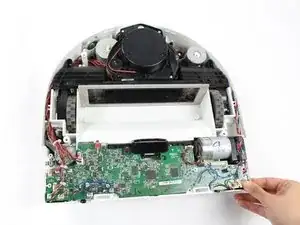

После того как вы осторожно убрали зажим провода; вы можете полностью снять верхнюю крышку.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
