Замена колеса робота-пылесоса Neato Botvac D8000

Положите пылесос на спину так, чтобы были видны щётки.

Открутите четыре 10-мм винта с помощью шлицевой отвёртки Torx T10.

Снимите вращающуюся щётку, крепко взявшись за неё и потянув на себя.

После снятия вращающейся щётки и четырёх болтов можно легко снять защиту щётки.

Извлеките щётку, потянув её наружу.

После этого можно очистить щётку или заменить её на новую.

Возьмитесь двумя руками по бокам за задний бампер.

Надёжно потяните бампер вперёд с равномерным усилием.

При вытягивании бампера вперёд не прилагайте чрезмерных усилий, чтобы не сломать его.

Смотря сверху, открутите два 11-мм винта с помощью шлицевой отвёртки Torx T10.

Положите робота на спину и открутите шесть 11-мм винтов с помощью шлицевой отвёртки Torx T10.

Зажмите защёлки, расположенные с задней стороны, и нажмите внутрь.

Аккуратно поднимите верхнюю крышку до тех пор, пока не увидите провода. Затем осторожно отсоедините все разъёмы.

Будьте осторожны при подъёме верхней крышки — провода тонкие и хрупкие.

После аккуратного отсоединения разъёмов проводов можно полностью снять верхнюю крышку.

Найдите винты, которые крепят удлинитель колеса к роботу.

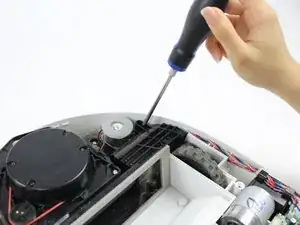

Отверните четыре 11-мм винта, указанных на изображении, с помощью шлицевой отвёртки Torx T10, чтобы снять раму.

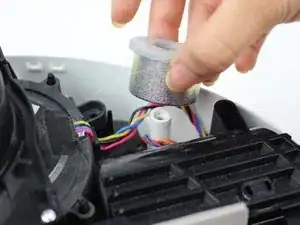

Обязательно снимите металлический груз. Однако это не требует откручивания каких-либо винтов.

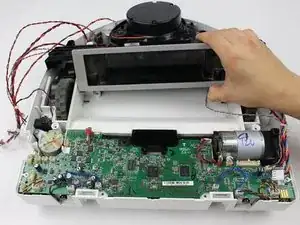

Аккуратно приподнимите раму, удерживающую лазер. Это позволит получить доступ к колёсам.

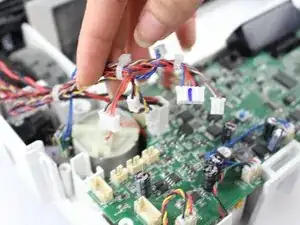

Отсоедините провода колёс, подключённые к материнской плате.

После отсоединения проводов колёса освобождаются из корпуса.

Используйте шлицевую отвёртку Torx T15, чтобы выкрутить 32,5-мм винт.

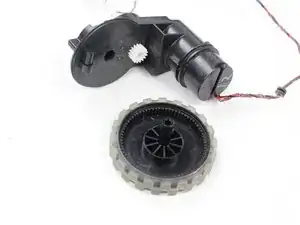

Наконец, просто удерживайте колесо и отделите его от оси.
