Замена мотора боковой щетки iRobot Roomba 630
В этом руководстве объясняется, как заменить мотор боковой щетки на iRobot Roomba 630. Мотор может потребовать замены, если он поврежден или неисправен.
Мотор боковой щетки крепится к боковой щетке, чтобы заставить ее вращаться, что помогает сметать грязь и мусор из труднодоступных углов в засос пылесоса. Перед использованием этого руководства вы можете сначала проверить, не застряли ли мусор или волосы в щетке или моторе, что может помешать вращению мотора. Также стоит проверить, плохо ли смазан мотор, что может предотвратить его вращение. Если боковая щетка и мотор чисты от мусора, но мотор все равно не работает, возможно, он неисправен.
Шаг 1
Переверните Roomba так, чтобы колеса оказались вверх.

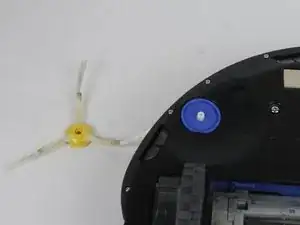

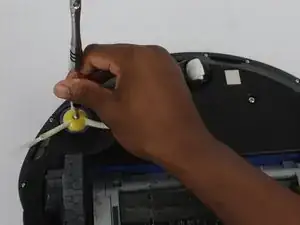

Отвинтите винт 6 мм от желтой боковой щетки с помощью отвертки Phillips #2.
Шаг 2

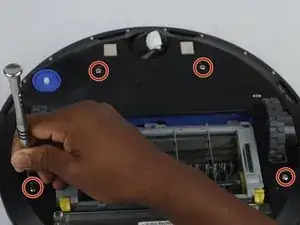

Удалите четыре винта 10.1 мм с задней крышки с помощью отвертки Phillips #2.

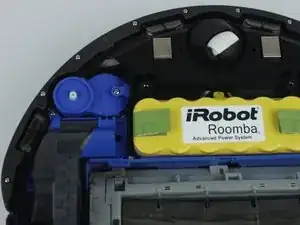

Поднимите заднюю крышку, чтобы получить доступ к коробке передач.
Шаг 3

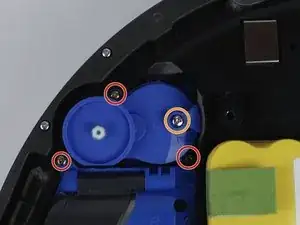

Удалите три внешних винта 15 мм, которые крепят коробку передач, с помощью отвертки Phillips #2.
Удалите средний винт 15 мм, чтобы освободить коробку передач, с помощью отвертки с треугольным наконечником Y0.

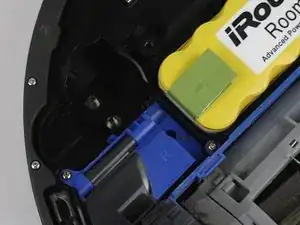

Поднимите синюю коробку передач боковой щетки.
Шаг 4

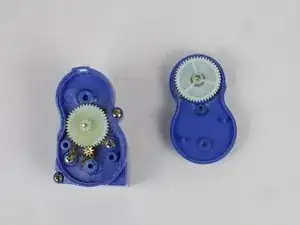

Приподнимите верхнюю часть коробки передач.

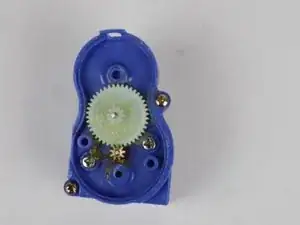

Проверьте наличие мусора в коробке передач и очистите ее при необходимости.
Шаг 5

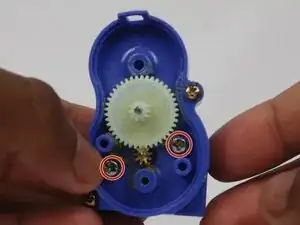

Удалите винты, удерживающие мотор на месте, с помощью отвертки Phillips #2.
Вытяните старый мотор.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
