Замена угловой щетки iRobot Roomba S9 Plus
Используйте это руководство для замены модуля угловой щетки на вашем iRobot Roomba S9+ (модель: s955020). Будьте осторожны при отключении проводов. Тяните только за твердые пластиковые части, а не за провода. Для получения дополнительной информации ознакомьтесь с нашей страницей по устранению неполадок.
Шаг 1

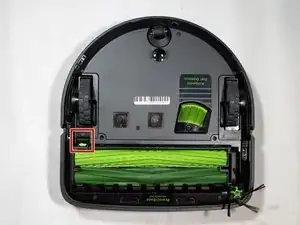

Уложите ваш Roomba вверх дном, чтобы модуль щетки был обращен к вам.
Нажмите на серый язычок в верхнем левом углу щеток, чтобы освободить удерживающую руку.
Шаг 2

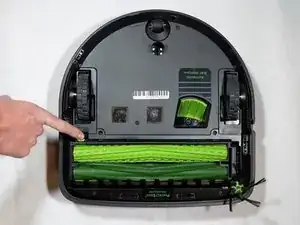

Поднимите удерживающую руку от щеток.
Шаг 3

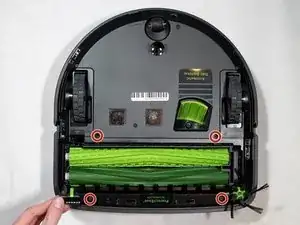

Открутите четыре винта Phillips #2 длиной 11 мм, удерживающих вакуумные щетки на месте.
Шаг 4

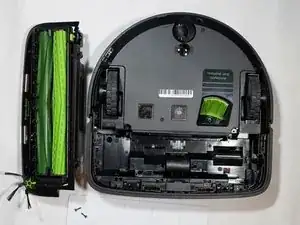

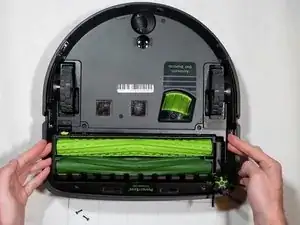

Удалите модуль щетки, потянув за боковые стороны.
Шаг 5

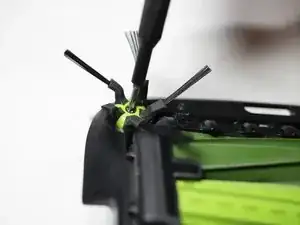

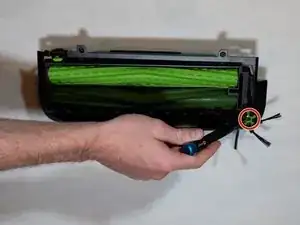

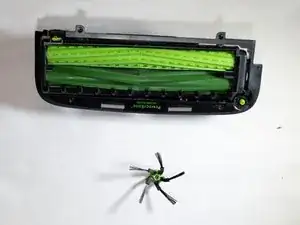

Открутите винт Phillips #2 длиной 7 мм, который удерживает головку угловой щетки на месте.
Шаг 6

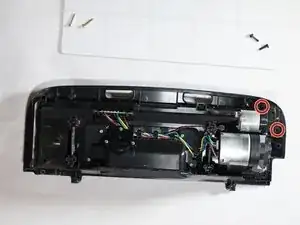

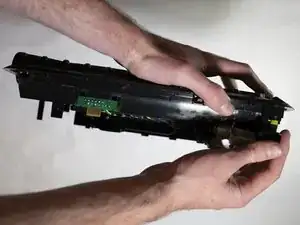

Переверните модуль щетки, чтобы получить доступ к мотору угловой щетки.

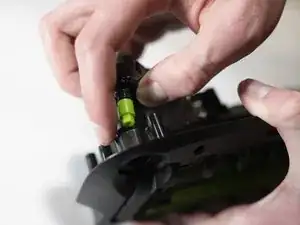

Открутите винты Phillips #0 длиной 15 мм, удерживающие мотор на месте.
Шаг 7

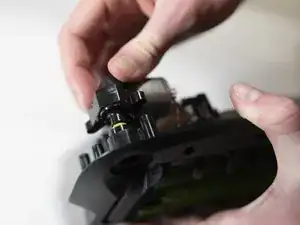

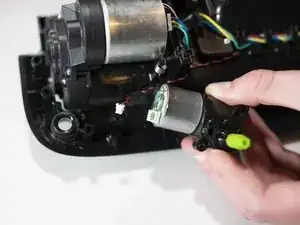

Аккуратно извлеките ось мотора из корпуса.
Шаг 8

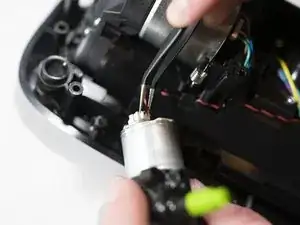

Отключите провод, соединяющий мотор, используя пинцет для извлечения разъема.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
