Замена колеса и мотор-колеса eufy RoboVac 11
Если у вашего eufy RoboVac 11 возникают проблемы с маневрированием по комнате или он полностью не подвижен, изучение этого руководства может быть полезно. Для выполнения этого руководства потребуется разборка устройства, учет различных деталей и навыки замены как колес, так и двигателей. Однако благодаря подробности этого руководства вы получите доступ ко всему внутреннему пространству устройства. Это отличное время для тщательной чистки.
Шаг 1
Удалите девять винтов 10 мм крестообразной отверткой Precision Phillips #1.
Следите за этими винтами. Они имеют ту же длину, что и внутренние винты, но больший диаметр.
Шаг 2
Снимите шесть винтов 7 мм на бампере крестообразной отверткой Phillips #1.
Шаг 3
Снимите верхнюю крышку с корпуса устройства.
Отключите бампер от материнской платы.
Шаг 4
Удалите три винта материнской платы 10 мм крестообразной отверткой Phillips #1.
Чистка материнской платы и внутренностей устройства на улице с помощью баллончика со сжатым воздухом поможет роботу служить дольше.
Шаг 5
Отключите кабели от материнской платы.
Шаг 6
Удалите один винт 10 мм крестообразной отверткой Phillips #1.
Снимите валиковую щетку.
Шаг 7

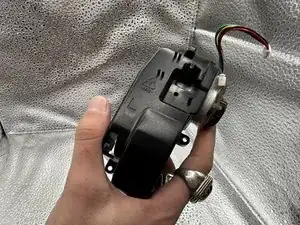

Снимите колеса.

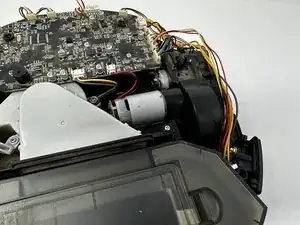

Снятие двух колес выполняется одинаково с обеих сторон, но с левой стороны мотор мешает доступу к колесу.

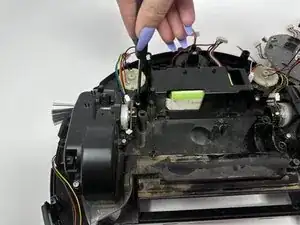

Удалите один винт 10 мм крестообразной отверткой Phillips #1, затем потяните вверх, чтобы снять деталь, препятствующую демонтажу.
Шаг 8

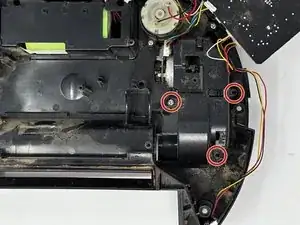

Удалите три винта 10 мм крестообразной отверткой Phillips #1.

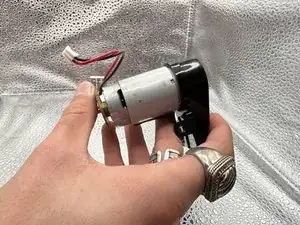

Снимите моторы.
Процесс снятия левого и правого мотора одинаков.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
