Замена мотора пылесоса Samsung POWERbot VR9000

Выключите аварийный выключатель, расположенный внизу справа на POWERbot.

Вставьте пластиковый монтажный инструмент под черную крышку, рядом с логотипом Samsung на задней стороне устройства, и отоприте её частично.

Сдвиньте пластиковый монтажный инструмент влево, оставаясь под черной крышкой, пока не освободятся два штифта с левой стороны. Затем сдвиньте монтажный инструмент вправо, пока не освободятся два штифта с правой стороны.

Возьмитесь за две защелки возле передней части черной крышки, по одной перед каждым колесом. Оттяните защелки от колес.

Снимите черную крышку.

Вставьте пластиковый монтажный инструмент под медно-окрашенную крышку, под надписью "CycloneForce", и подденьте, применяя небольшое вращение, пока не освободятся два штифта.

Схватите нижнюю сторону крышки и поднимите вверх, одновременно толкая вперед, пока крышка не отпрыгнет.

Удалите три винта Phillips #1 длиной 6 мм в отверстиях возле задней части устройства.

Удалите винт Phillips #1 длиной 6 мм в отверстии, которое было под медно-окрашенной крышкой пылесоса.

Переверните устройство и удалите винт Phillips #1 длиной 6 мм перед левым (с этой точки зрения — правым) колесом.

Отсоедините более широкий разъём платы, нажав осторожно вниз на левый конец защелки и вытащив разъём наружу.

Вынимайте разъём за верхнюю и нижнюю части белой детали, а не за провода.

Снимите верхний шасси POWERbot, схватившись за крышки колес и потянув вверх.

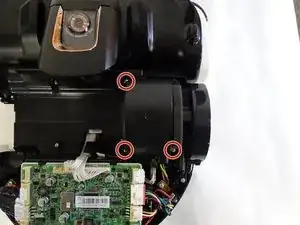

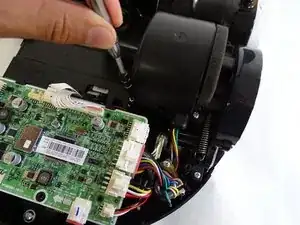

Удалите три винта Phillips #1 длиной 5 мм в отверстиях вокруг мотора пылесоса.

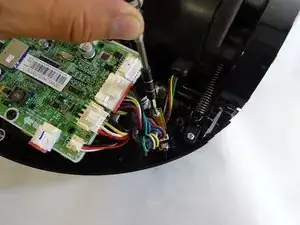

Удалите винт Phillips #1 длиной 5 мм на штифте справа от платы.

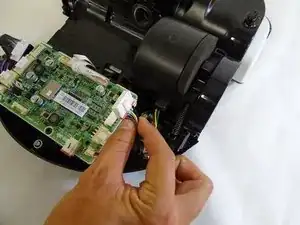

Отсоедините самый большой разъём платы на правой стороне, нажав осторожно вниз на правый конец защелки и вытянув разъём наружу.

Вынимайте разъём за верхнюю и нижнюю части белой детали, а не за провода.

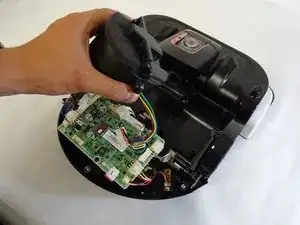

Снимите мотор пылесоса, схватившись за корпус мотора и потянув вверх.
