Замена материнской платы Shark IQ AV993

Отверткой Phillips №1 отвинтите два винта длиной 14 мм на крышке батарейного отсека.

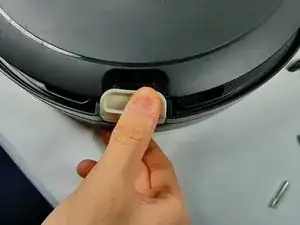

Осторожно потяните белые защёлки батареи строго вверх.

Через проводку в пластиковый корпус вставлен разъём. Отключите батарею, нажав на защёлку разъёма.

Не тяните батарею слишком сильно вверх, так как к роботу подключён провод. Не повредите провод.

Извлеките батарею из устройства.

Отверткой Torx T15 отвинтите пять винтов длиной 10 мм с нижней части устройства.

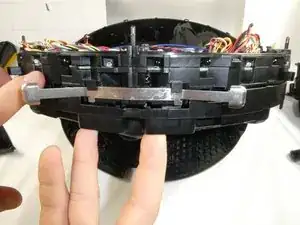

Подденьте оба конца чёрной детали, чтобы отщёлкнуть её и снять с места.

Поднимите устройство обеими руками.

Передний бампер, установленный на устройстве, отвалится.

Это нормально: бампер удерживается только винтами и нижним фиксатором.

Переверните пылесос так, чтобы снизу была обращена вверх.

Отверткой Torx T20 отвинтите пять винтов длиной 14 мм.

Подтяните колесо вверх, чтобы снять его кожух.

Снимайте осторожно, так как к колесу подключён разъём.

Нажмите на защёлку разъёма и выведите провода из кожуха.

Повторите этот шаг и предыдущий для второго колесного узла.

Извлеките пылевой контейнер, нажав на кнопку сброса и выдвинув лоток.

Поверните устройство так, чтобы снизу было обращено вверх.

Нажмите на фиксирующие защёлки на крышке вала-щётки.

Снимите крышку с устройства.

Поднимите вал-щётку руками и извлеките его из устройства.

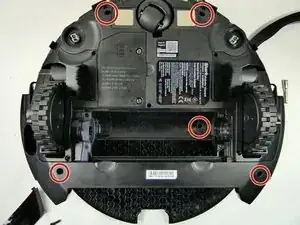

Отверткой Torx T20 отвинтите пять винтов длиной 14 мм с нижней части устройства.

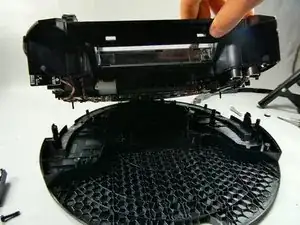

Поднимите нижнюю часть пылесоса руками, отделяя её от верхней пластиковой крышки.

Чтобы снять этот элемент, возможно, потребуется слегка прижать верхнюю пластиковую крышку. В противном случае крышка должна легко отскочить, так как она просто сидит на направляющих штырях.

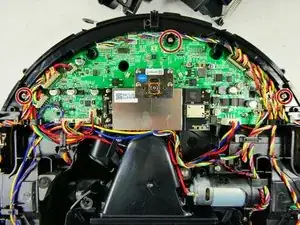

Отвинтите три винта длиной 10 мм отвёрткой Phillips №1.

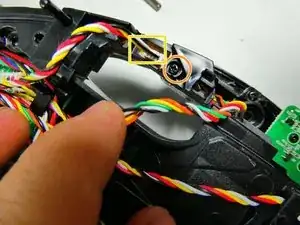

По правому и левому краю робота вы найдете по одному разъёму, ведущему к мелкой отдельной плате. Отвинтите единственный винт длиной 9 мм отвёрткой Torx T15, чтобы освободить края пластикового элемента, удерживающего материнскую плату. Повторите это с другой стороны.

Отсоедините белый разъём от пластикового корпуса. Повторите для другой стороны.

Не тяните за этот пластмассовый элемент слишком сильно, так как он не очень хорошо припаян к плате. Это может привести к отрыву корпуса от платы, сделав устройство непригодным до ремонта.

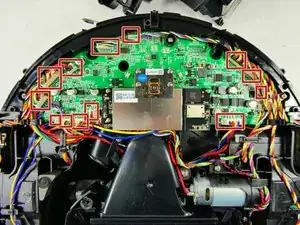

Отключите каждый из тринадцати разъёмов от их гнёзд на материнской плате.

Для извлечения мелких разъёмов может помочь плоская лопатка.

Не тяните и не подденьте разъёмы слишком сильно, так как они слабо закреплены на материнской плате. Это может привести к отрыву корпуса разъёма от платы, сделав устройство непригодным до замены.

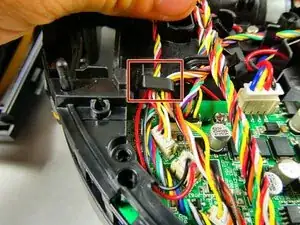

Эта защёлка удерживает все провода в организованном порядке и является частью пластикового корпуса, который нужно снять.

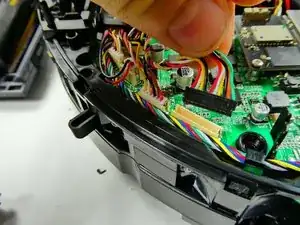

Выведите провода из этой защёлки, чтобы пластиковая крышка стала свободной.

Как видно, это пластиковая крышка, которую мы пытаемся снять с робота; её легко распознать по выступу.

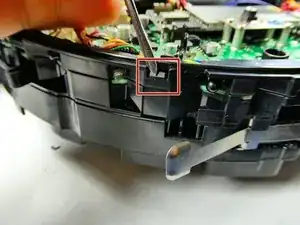

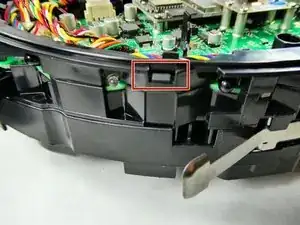

По обеим сторонам робота находятся защёлки, вставляемые в верхнюю пластиковую крышку, которые удерживают материнскую плату. Отщёлкивание этих элементов освободит крышку, что позволит почти полностью извлечь материнскую плату.

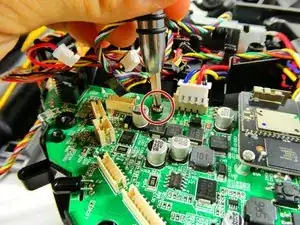

Отверткой Phillips №1 отвинтите два винта длиной 10 мм, освобождая материнскую плату от пластиковых креплений под платой.

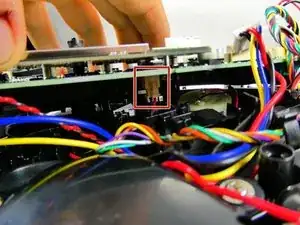

Поднимая материнскую плату, которая поднимается прямо вверх, вы обнаружите единственный зажим, соединяющий её с остальной частью устройства. Отстегните его — зажим достаточно большой, чтобы освободить его пальцем.

После его снятия материнская плата и пластик, к которому она прикреплена, могут быть удалены от остальной части устройства.

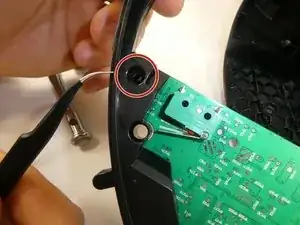

Плата прикреплена к пластиковому каркасу этими пружинными зажимами. Сожмите их снизу пинцетом и протолкните концы через образовавшееся отверстие, чтобы снять их.

После удаления этих двух зажимов, по одному с каждой стороны, материнская плата будет отделена от пластикового каркаса и готова к замене.
