Замена двигателя/блока питания Bissell CleanView Compact 3508

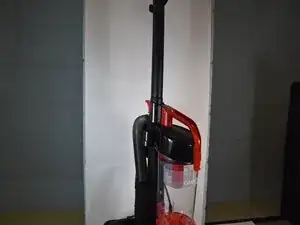

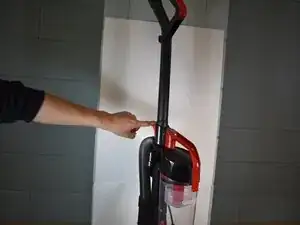

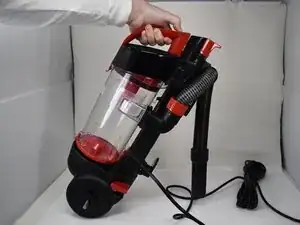

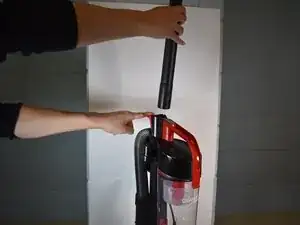

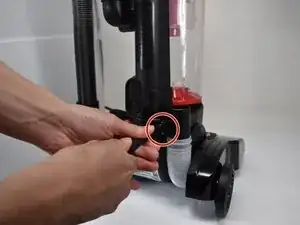

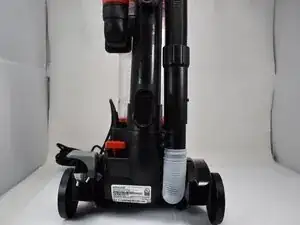

Поставьте пылесос вертикально и нажмите на защёлку на задней стороне стойки, чтобы снять ручку с пылесоса.

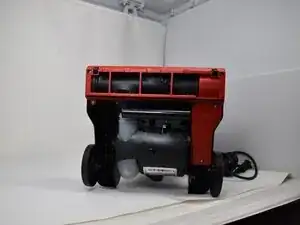

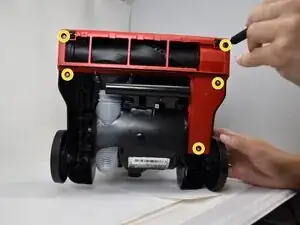

Используйте крестовую отвёртку №2, чтобы открутить пять винтов длиной 20,7 мм на нижней стороне крышки барабана щётки.

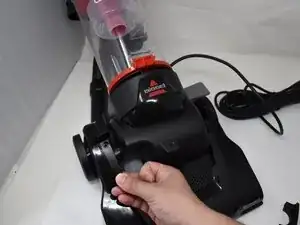

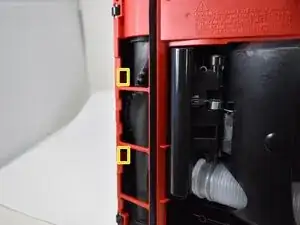

Используйте инструмент для вскрытия или отвёртку с плоским жалом, чтобы отсоединить два фиксатора, удерживающих крышку барабана щётки.

Снимите крышку барабана щётки.

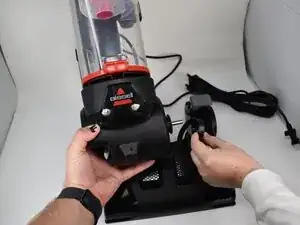

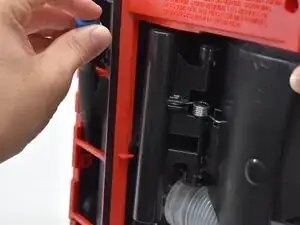

Отсоедините основной чёрный шланг от нижнего крепления.

Используйте крестовую отвёртку №2, чтобы открутить два винта длиной 20,7 мм от нижнего крепления шланга.

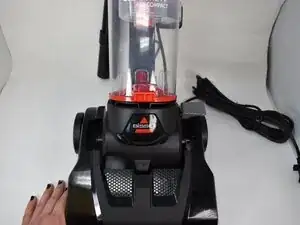

Используйте крестовую отвёртку №2, чтобы открутить четыре винта длиной 20,7 мм на верхних панелях крышки.

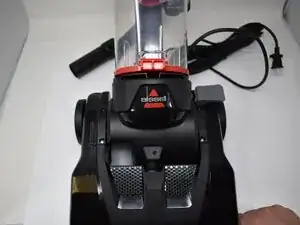

Снимите две верхние панели крышки.

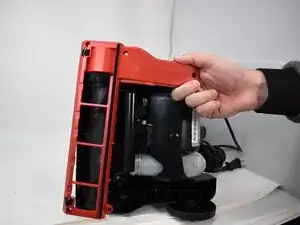

Аккуратно потяните верхнюю часть вверх и в сторону, отводя её от вала привода, чтобы разъединить обе половины.

Проденьте ремень сквозь разъём и снимите его с вала привода.

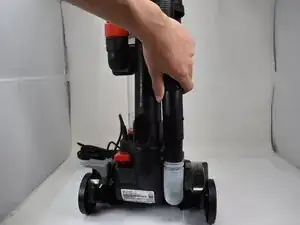

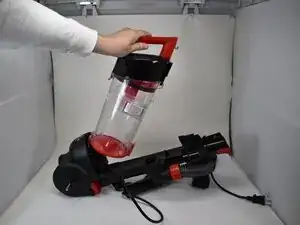

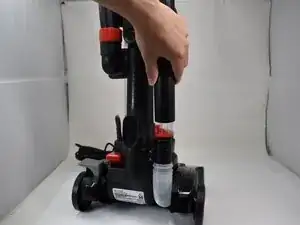

Нажмите кнопку на баке, чтобы извлечь его из стойки.

Отложите бак в сторону.

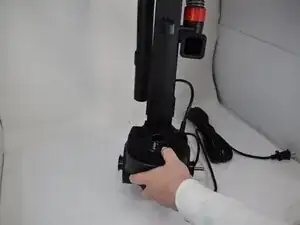

Открутите один винт длиной 20,7 мм с помощью крестовой отвёртки №2.

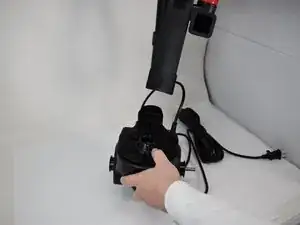

Отделите стойку от двигателя.

Открутите четыре винта длиной 2,7 мм с помощью крестовой отвёртки №2.

Нажмите на красный рычаг, чтобы получить доступ к ещё одному винту длиной 20,7 мм. Открутите винт с помощью крестовой отвёртки №2.

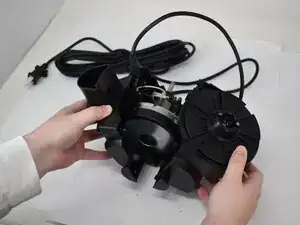

Разъедините две половины.

Осторожно — не допускайте перенапряжения соединённых кабелей.

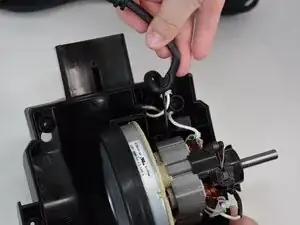

Снимите силовой кабель с его крепления и аккуратно извлеките двигатель из корпуса.

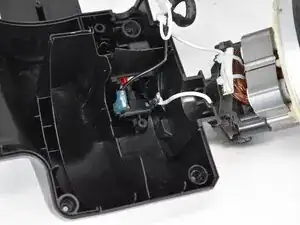

Когда двигатель извлечён из корпуса, крышка выключателя становится доступной.

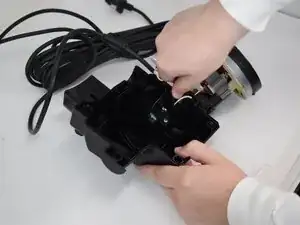

Используйте крестовую отвёртку №2, чтобы открутить винт длиной 20,7 мм от крышки.

Аккуратно снимите крышку.

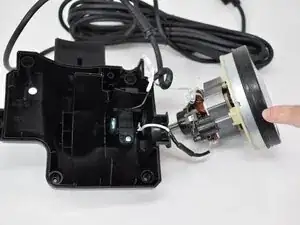

Аккуратно отсоедините двигатель от разъёма.

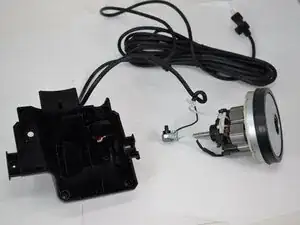

Снимите двигатель.
