Замена нижнего шланга Bissell CleanView Compact 3508
Это руководство для Bissell CleanView Compact 3508 даст пошаговые инструкции по замене нижнего шланга в основании пылесоса. Эта деталь соединяет основной шланг пылесоса с нижней частью и необходима для его функционирования. Возможно, вам потребуется снять эту деталь, если шланг забит или поврежден.
Шаг 1
Установите пылесос в вертикальное положение, нажмите защёлку на задней части стойки, чтобы снять рукоятку с пылесоса.
Шаг 2
Используйте крестовую отвёртку Phillips #2, чтобы вывернуть пять винтов длиной 20,7 мм на нижней стороне крышки щётки.
Шаг 3
Используйте лопаточку или плоскую отвёртку, чтобы отжать два стопорных зажима, удерживающих крышку щётки.
Снимите крышку щётки.
Шаг 4
Отсоедините основной чёрный шланг от его нижней точки крепления.
Шаг 5
Используйте крестовую отвёртку Phillips #2, чтобы вывернуть два винта длиной 20,7 мм на точке крепления нижнего шланга.
Шаг 6
Используйте крестовую отвёртку Phillips #2, чтобы вывернуть четыре винта длиной 20,7 мм на верхних крышках.
Снимите две верхние крышки.
Шаг 7
Осторожно потяните верхнюю часть вверх и в сторону от приводного вала, чтобы разделить обе половины.
Протяните ремень через гнездо и снимите ремень с приводного вала.
Шаг 8
Переверните основание вверх дном, чтобы открыть нижнюю часть.

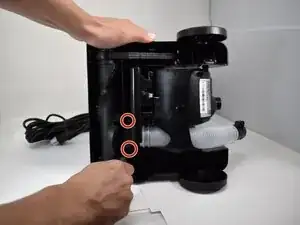

Оттяните рычаг назад и выверните два винта длиной 20,7 мм из шланга.
Шаг 9

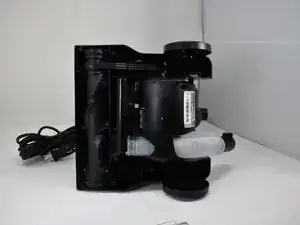

Переверните основание вверх дном, чтобы открыть нижнюю часть.

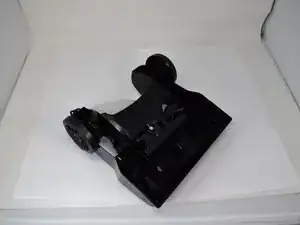

Продолжая удерживать рычаг оттянутым, вытяните шланг через основание, при этом внешняя сторона шланга проходит через корпус.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
