Разборка и чистка насадки STB-101 Miele Turbo Mini TurboBrush

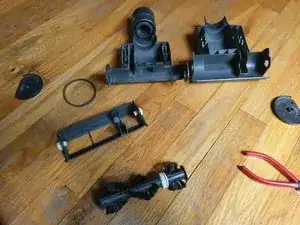

На фото показан весь блок полностью разобранным. Большая часть волос, до которых нужно добраться, находится внутри концов оси щётки (внизу слева на фото).

Рекомендую использовать средне-большую портновскую булавку, чтобы выковырять волосы/волокна, ножницы — чтобы отрезать волосы от щётки, и плоскую отвёртку, чтобы поддеть чёрные пластиковые заглушки. При сборке может понадобиться небольшой молоток.

Крепежа в виде винтов нет. Большинство деталей держатся на пластиковом защёлках. Будьте осторожны, чтобы не сломать пластиковые защёлки или элементы — в противном случае придётся покупать новое устройство.

Чтобы не разбирать насадку слишком часто, после каждого использования уделяйте несколько минут, чтобы срезать волосы/волокна с щётки.

Разборка и чистка займёт примерно 30–45 минут, в зависимости от количества застрявших волос.

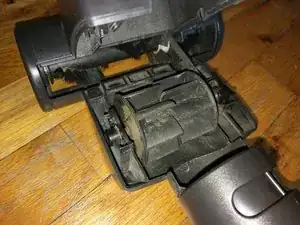

Откройте устройство, следуя указаниям в вашей инструкции. Совместите стрелки, нажмите маленькую пластиковую кнопку и сдвиньте вращающуюся манжету вверх. Это позволит верхней половине блока откинуться вверх, как показано на фото.

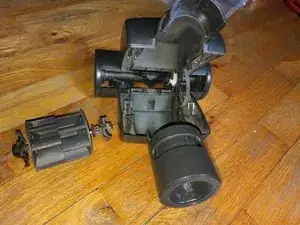

Теперь снимите часть, которая приводит устройство во вращение. Лопасти захватываются разрежением и вращают ремень, который приводит в движение щётку. Чтобы снять узел лопастей, осторожно сожмите маленькие чёрные пластиковые защёлки по обеим сторонам. Это не требует большого усилия — делайте аккуратно: если защёлки сломать, их нельзя будет восстановить.

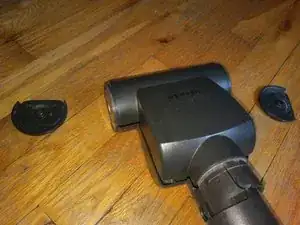

Это, вероятно, самая трудная часть разборки, и наименее интуитивная. Концевые крышки удерживают весь блок вместе и просто защёлкиваются. Осторожно снимайте их, тянув вручную, поворачивая насколько возможно, а затем подденьте маленькой плоской отвёрткой. Потребуется некоторое усилие и работа.

Крышки держатся в центре (см. середину крышек на фото). На этой области нужно сосредоточить давление при поддевании. Берегитесь пластиковых защёлок, но прикладывайте решительное усилие, чтобы открывающиеся защёлки вышли.

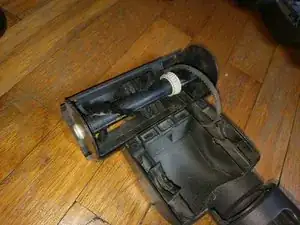

Верхнюю половину блока, которая откидывается, можно снять, аккуратно отогнув пластиковые кромки наружу. В результате останется нижняя половина и узел щётки, как показано на фото.

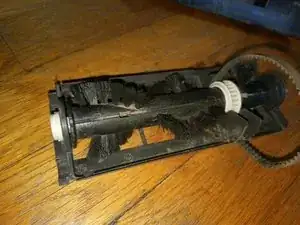

Как и верхняя половина, нижняя половина блока снимается, если аккуратно отогнуть пластиковые лопасти по обеим сторонам наружу и сдвинуть её со сборки щётки. В результате вы получите то, что показано на фото.

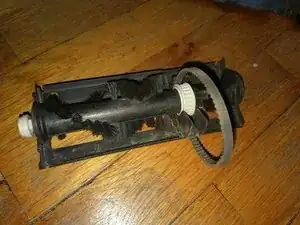

Чтобы вынуть ось щётки из сборки, слегка вытащите маленькую белую пластиковую заглушку наружу (см. второе фото). Затем можно просто вытащить ось щётки.

Устройство полностью разобрано! Очистите все детали. Рекомендую использовать большую портновскую булавку. Выньте все волосы и волокна из концов оси щётки и белых заглушек оси в первую очередь. Отрежьте все волосы на щётке ножницами. После очистки пропылесосьте все оставшиеся пыль и обрезки волос.

Просто выполняйте шаги в обратном порядке.

Наденьте ремень на белую шестерёнку сборки щётки. С вытянутой белой заглушкой вставьте ось щётки в сборку, убедитесь, что ремень находится на нужном месте и свободно вращается. Защёлкните белую заглушку обратно.

Накройте нижнюю половину блока аккуратно поверх белых заглушек.

Накройте верхнюю половину блока аккуратно поверх белых заглушек.

Вставьте чёрные боковые крышки на место. Возможно, их придётся слегка подбить молотком, чтобы они «щёлкнули». Убедитесь, что они установлены правильно, чтобы не сломать маленькие пластиковые фиксаторы внутри.

Наденьте ремень вокруг узла лопастей. Убедитесь, что ремень может свободно вращаться.

Осторожно сожмите пластиковые защёлки, чтобы зафиксировать узел лопастей на месте. Обратите внимание: эти защёлки устанавливаются в «вертикальной» ориентации (длинной стороной сверху вниз), и средняя часть защёлки удерживает узел. Будьте аккуратны и не ломайте её.

Верхняя петля должна легко закрыться.

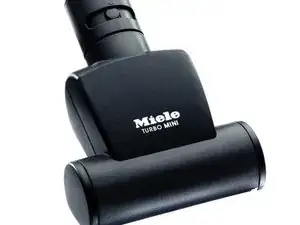

Ура! Ваша Turbo Mini снова как новая! Как на этом стоковом фото!
