Замена внутреннего шланга подачи воздуха для карбонизации SodaStream Source
Иногда при работе SodaStream напиток получается недостаточно газированным или внутри устройства слышен выходящий газ. Причиной может быть внутренний воздушный шланг. Это небольшой элемент, входящий во внутреннюю конструкцию аппарата. Шланг участвует в процессе карбонизации: он соединяет бутылку для газирования с соплом на основной загрузочной планке, и при любом повреждении устройства может стать невозможным его использование. В этом руководстве показано, как отсоединить шланг и заменить его при необходимости.
Шаг 1
Снимите бутылку для содовой и баллон с CO₂ из аппарата.
Шаг 2
Выверните четыре винта 17,8 мм на нижней металлической базе крестовой отверткой Phillips #1.
Шаг 3
Оттяните внешнюю крышку от передней части устройства.
Шаг 4
Выверните два винта 18,2 мм на нижней части передней крышки крестовой отверткой Phillips #1.
Шаг 5
Сильно потяните переднюю крышку, чтобы снять её.
Эта деталь трудно снимается и требует усилия. Может помочь использование широкой тонкой лопатки для поддевания.
Шаг 6
Вытолкните латунный стержень, находящийся в верхней части устройства, из блока карбонизации.
Можно использовать конец отвертки, чтобы вытолкнуть этот элемент.
Шаг 7
Сдвиньте жёлтую крышку батарейного отсека вверх и снимите её с устройства.
Шаг 8
Отстегните нижнюю часть пластиковой рычажной панели с каждой стороны устройства.
Шаг 9
Поднимите верхнюю часть пластиковой рычажной панели лопаткой и снимите её с обеих сторон.
Шаг 10
Снимите пластиковую деталь, расположенную у передней части блока карбонизации, с обеих сторон, используя пластиковую лопатку или нейлоновую лопаточку.
Шаг 11
Снимите пластиковый овал и размещённую в нём пружину.
Шаг 12
Оттяните крышку загрузочной планки вниз и отведите её от остальной части блока карбонизации.
Шаг 13
Снимите три винта 17,9 мм, расположенные с правой стороны.
Эти винты могут быть труднодоступны.
Шаг 14
Отстегните четыре защёлки на верхней части блока карбонизации и снимите пластиковую крышку.
Шаг 15
Поднимите защёлки с обеих сторон пластиковой лопаткой. Сдвиньте переднюю крышку в сторону и снимите её.
Шаг 16
Отстегните серебристые пружинные рычаги по обеим сторонам устройства, нажав вниз.
Шаг 17
Возьмитесь за правую и левую стороны устройства и раздвиньте их на две идентичные половины.
После разделения эти две части можно разъединить — все оставшиеся внутренние компоненты выпадут из корпуса.
Шаг 18
Подденьте пенную прокладку и снимите её с передней стороны компонента карбонизации.
Шаг 19
Выверните шесть винтов 17,7 мм с нижней стороны детали загрузочной планки.
Шаг 20

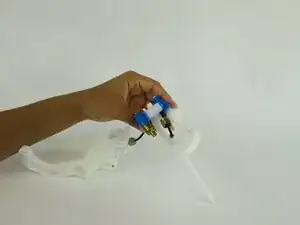

Выньте загрузочную планку из сопла.
Шаг 21

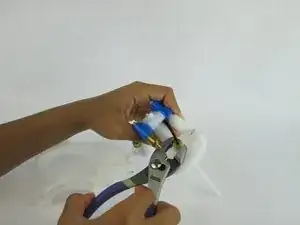

Используйте плоскогубцы, чтобы открутить золотую колпачковую деталь с обоих концов трубки.
Шаг 22

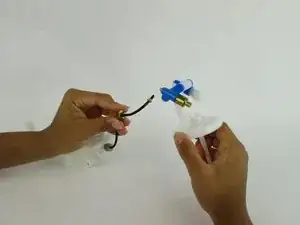

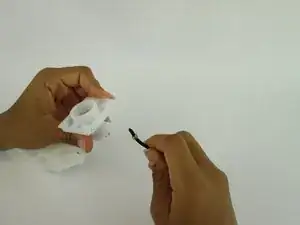

Отсоедините шланг с обеих сторон системы карбонизации.
Чтобы отсоединить эту деталь, потребуется приложить усилие.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
