Замена материнской платы Neato Botvac D75

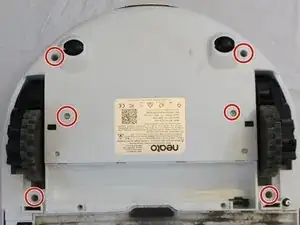

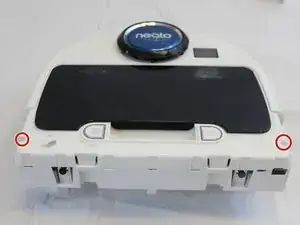

Используйте крестовую отвертку №1, чтобы выкрутить два винта нижней крышки.

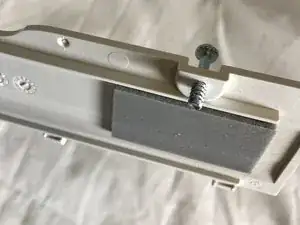

Будьте осторожны, винты самопрочно удерживаются на самой крышке и не отделяются от крышки аккумуляторного отсека.

Извлеките крышку аккумуляторного отсека.

Будьте осторожны при извлечении аккумулятора. Не тяните за провода или аккумулятор, пытаясь отсоединить разъем.

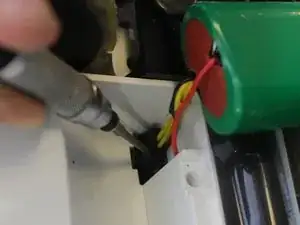

На шнуре есть штырьки, которые немного сложно вытащить. Используйте плоскую отвертку, чтобы нажать на фиксатор разъема и отсоединить его.

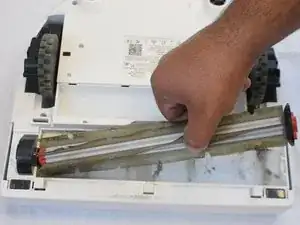

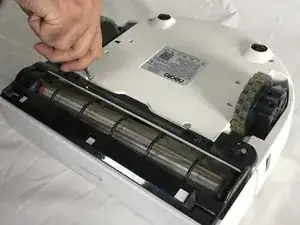

Чтобы снять щеточный вал, просто крепко возьмитесь за него и потяните на себя.

После того как все извлечено, возьмите пластиковую лопатку и подденьте большую черную пластиковую деталь.

Приложив небольшое усилие, она должна выйти.

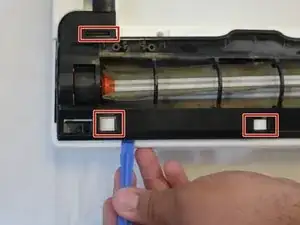

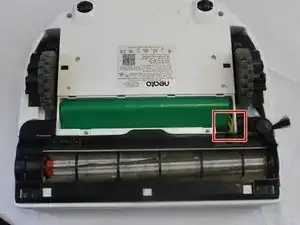

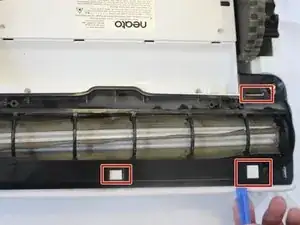

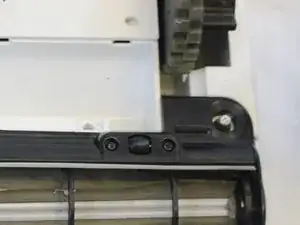

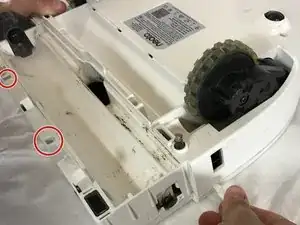

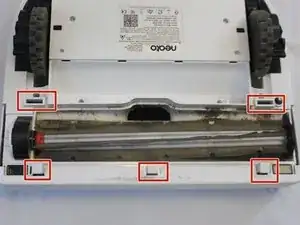

Квадраты показывают расположение зажимов, которые удерживают эту деталь.

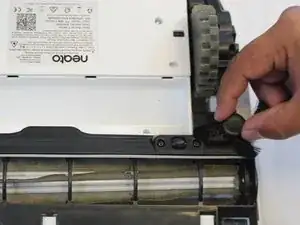

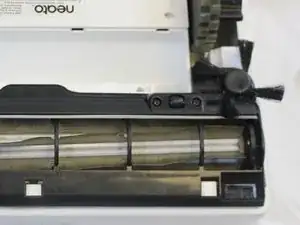

После того как черная деталь извлечена, щетка легко снимается.

Крепко возьмитесь за заднюю крышку и потяните ее от корпуса Botvac, по одной стороне за раз.

Снятие крышки откроет два винта T10 длиной 1,3 мм, которые необходимо выкрутить, чтобы разделить половинки корпуса.

Выкрутите эти два винта T10 длиной 13 мм. Вам понадобится использовать удлинитель из вашего набора инструментов, так как они находятся глубоко в отливке корпуса.

Восемь винтов T10 длиной 13 мм на нижней стороне Botvac скрепляют корпус. Эти винты не самопрочно удерживаются, поэтому убедитесь, что не потеряете их в процессе разборки.

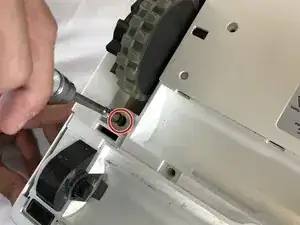

Для откручивания винтов, показанных здесь по бокам Botvac, потребуется удлинитель из вашего набора инструментов.

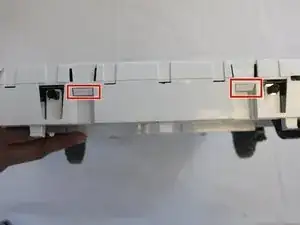

На задней части Botvac есть два фиксирующих выступа, которые необходимо нажать для освобождения.

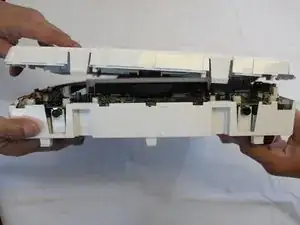

После освобождения выступов верхняя и нижняя половинки корпуса могут быть разделены.

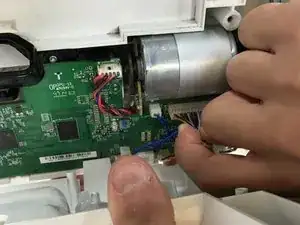

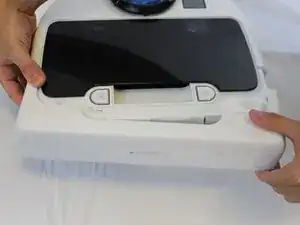

Аккуратно поднимите верхнюю крышку Botvac. С правой стороны Botvac вы найдете разъем ЖК-экрана, подключенный к материнской плате. Аккуратно потяните за разъем, чтобы отсоединить его от материнской платы.

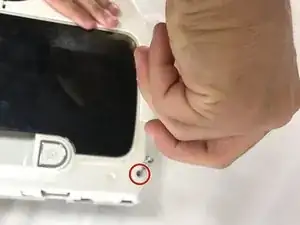

Два винта №1 Phillips длиной 0,5 см крепят ЖК-экран к верхней крышке. Выкрутите эти винты, чтобы снять экран с крышки.

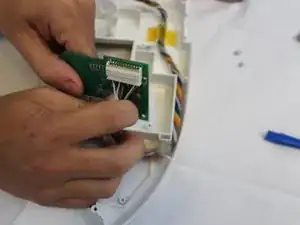

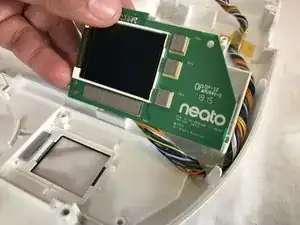

После выкручивания двух винтов вы можете снять экран с крышки. Аккуратно отсоедините разъем от экрана, потянув за сам разъем.

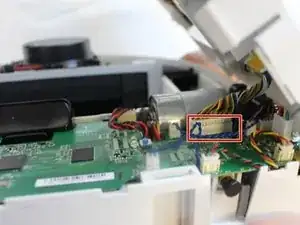

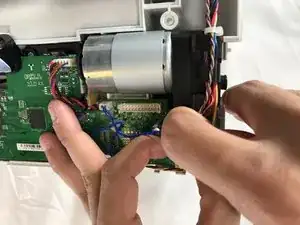

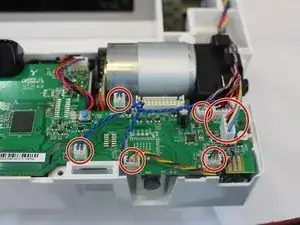

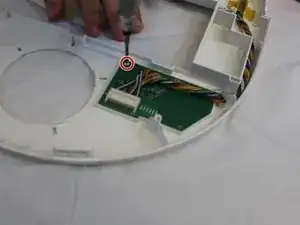

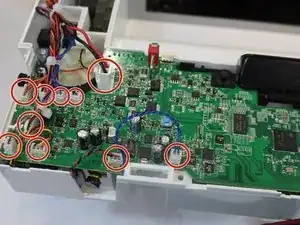

Аккуратно отсоедините разъемы, подключенные к верхней стороне материнской платы.

Будьте осторожны, не вытаскивайте белые корпусы, которыми разъемы крепятся к плате.

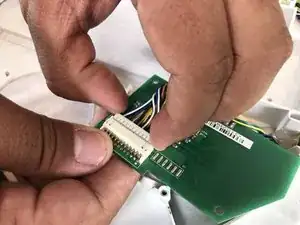

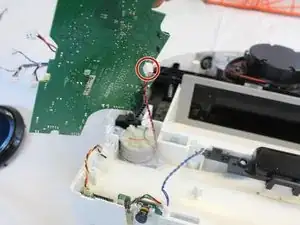

Отсоедините кабели, подключенные к нижней стороне материнской платы.

Аналогично предыдущему шагу, будьте осторожны, не снимайте корпусы, которыми кабели крепятся к плате.
