Ремонт керамического клапана Siemens EQ5

Никогда не забывайте: вытащите сетевой штекер!

Снимите все навесные элементы, такие как резервуар для воды, ящик для мякоти, блок варки.

Снимите крышку контейнера для кофе и выньте все кофейные зерна.

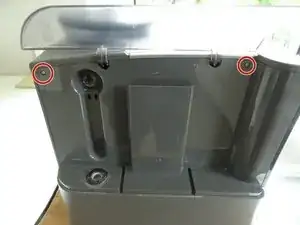

Открутите два винта Torx T10 в верхней части правой боковой панели.

У некоторых моделей этих винтов нет. Тогда боковые части удерживаются только защёлками, некоторые из которых очень тугие. Возможно, сначала придётся отсоединить заднюю часть.

Положите аппарат на бок так, чтобы сторона с резервуаром для воды была вверх.

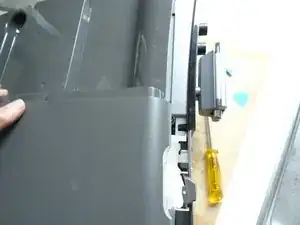

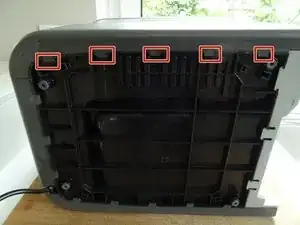

Боковая панель фактически держится на корпусе пятью прочными защёлками. Подденьте усики с помощью прочного ломающего инструмента. Это довольно сложно и требует больших усилий.

Если защёлки ослабли, панель можно оттянуть снизу. Но она всё ещё зафиксирована в других местах.

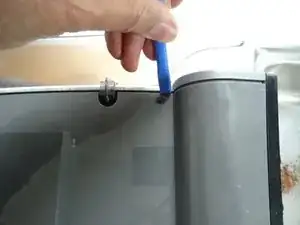

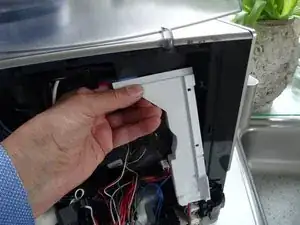

Используйте пластиковый инструмент, чтобы приподнять верхнюю крышку на несколько миллиметров и снять боковую панель. В большинстве случаев панель всё ещё застревает, особенно по переднему краю — придётся тянуть сильно.

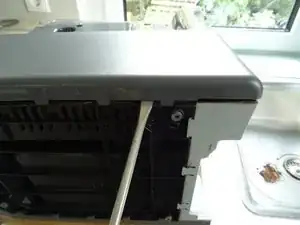

Возможно, придётся поддеть передний край пластиковым инструментом.

Снимите боковую панель, но пока не убирайте её полностью. Она ещё подключена силиконовой трубкой.

Крышка резервуара для воды расположена в верхней части боковой панели. Поднимите её с петель.

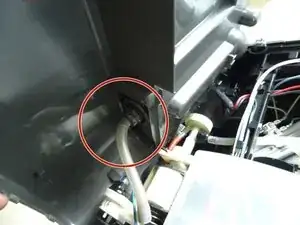

Снимите силиконовый шланг, который ведёт к водяному соединению резервуара, с внутренней стороны.

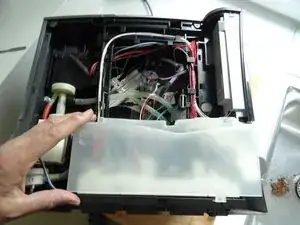

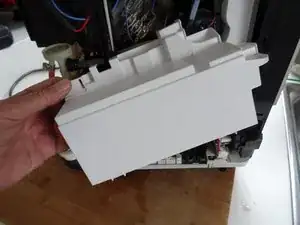

Снимите крышку над электроникой.

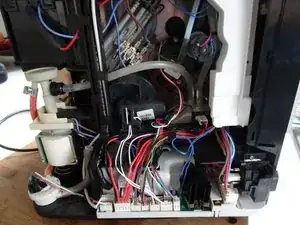

На втором изображении показаны наиболее важные компоненты:

нагреватель

керамический клапан/клапан подачи (в зависимости от модели)

электроника

насос

глушитель

расходомер

Если вы ещё этого не сделали: снимите два пластиковых кожуха над кабелями и коробкой электроники.

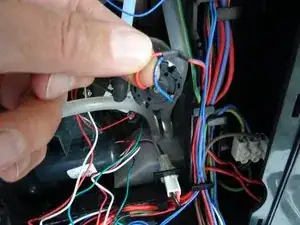

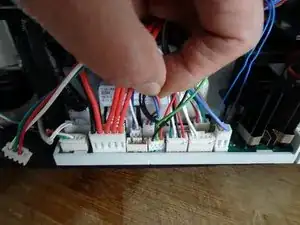

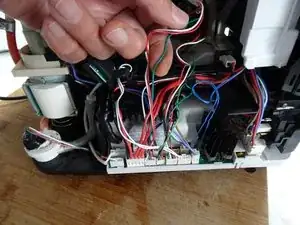

Найдите две жилы проводов, идущие от керамического клапана к плате. Отключите разъёмы и выведите кабели наружу.

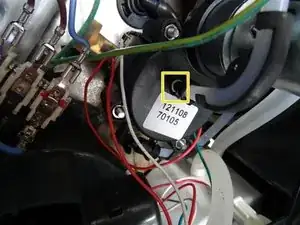

Переверните аппарат. Снимите три винта Torx T15, крепящие керамический клапан. Обратите внимание на шайбы.

Снова переверните аппарат.

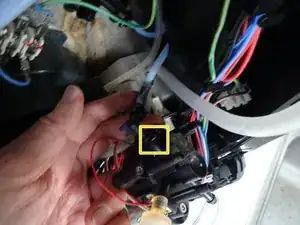

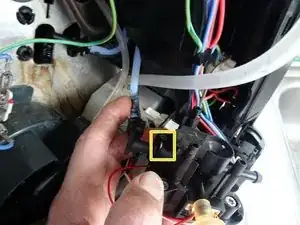

Выведите зажим на напорном шланге к керамическому клапану.

Снимите напорный шланг и отведите его в сторону.

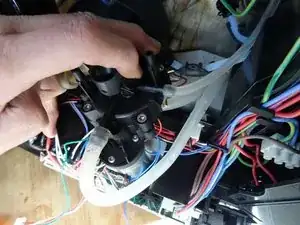

Осторожно выньте клапан.

Снимите толстый и тонкий силиконовые шланги.

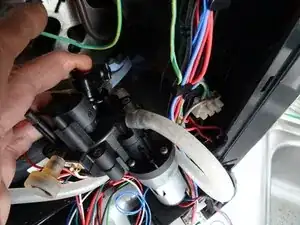

Снимите хомуты с двух остальных напорных шлангов. Отметьте, какой шланг куда идёт, и отсоедините оба шланга.

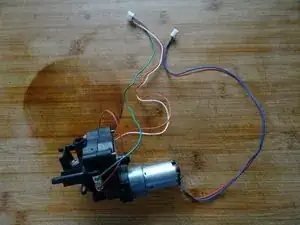

Снимите керамический клапан.

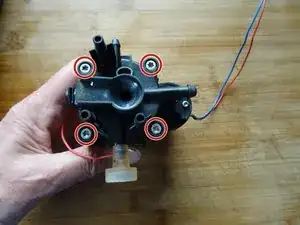

Открутите четыре винта Torx T20, удерживающие керамический клапан в сборе.

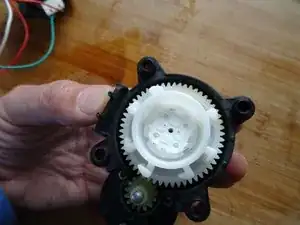

Осторожно разберите клапан на две части.

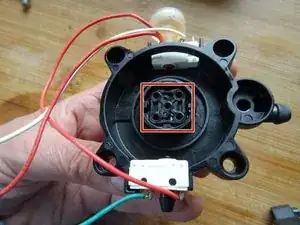

Очень аккуратно извлеките керамические диски. Если они упадут, могут разбиться!

Раздвиньте пластины. Очистите и удалите накипь с них.

Диски можно установить обратно только одним способом. Обратите внимание на узкие и широкие канавки. Гладкие стороны должны быть обращены к большей и подвижной средней пластине.

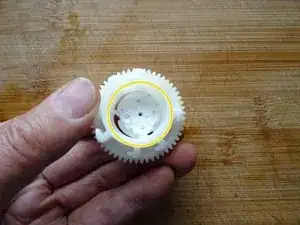

Осторожно снимите и очистите две чёрные резиновые прокладки. Запомните, как они установлены.

Продуйте все каналы и проверьте, что они свободны.

Если клапан не находит положение, один или оба микровыключателя неисправны. Тогда их нужно заменить. Это распространённые стандартные типы от SAIA, маркировка указана на них.
