Замена демпфера пульсаций/клапана сброса давления Siemens EQ6
Демпфер пульсаций/клапан сброса давления может быть неисправен, например, из-за накипи. Удалите его, проверьте или замените.
Примечание: Некоторые изображения взяты из более старой модели, но это не должно повлиять на ремонт.
‘'Эти инструкции также можно использовать для других моделей Siemens/Bosch — модели схожи по конструкции.’'
Шаг 1
Никогда не забывайте: вытащите вилку из розетки!
Удалите все аксессуары, такие как водяной бак, ящик для кофейной гущи, кофеварку.
Снимите крышку контейнера для кофе и высыпьте все кофейные зерна.
Шаг 2
Открутите два винта Torx T10 в верхней части правой боковой панели.
Некоторые модели не имеют этих винтов. В этом случае боковые части удерживаются только защелками, некоторые из которых очень тугие. Возможно, сначала придется отсоединить заднюю часть.
Шаг 3
Положите машину на бок с подъемной стороной водяного бака вверх.
Боковая панель в основном удерживается на земле пятью крепкими защелками. Подденьте штифты с помощью мощного инструмента для поддевания. Это достаточно сложно, и нужно много силы.
Если защелки ослаблены, вы можете потянуть боковую панель снизу. Но она все равно будет зацеплена в других местах.
Используйте пластиковый инструмент, чтобы приподнять верхнюю крышку на несколько миллиметров и снимите боковую панель. Чаще всего она все еще будет зацеплена, особенно в передней части, нужно потянуть сильно.
Шаг 4
Возможно, вам придется поддеть передний край пластиковым инструментом.
Снимите боковую панель, но пока не убирайте ее полностью. Она все еще соединена с гибкой трубкой.
Крышка водяного бака расположена в верхней части боковой панели. Поднимите ее с петель.
Шаг 5
Снимите силиконовый шланг, который ведет к водному соединению бака, изнутри.
Шаг 6
Снимите крышку над электроникой.
На втором изображении показаны самые важные компоненты:
нагреватель
керамический клапан/клапан для заваривания (в зависимости от модели)
электроника
насос
глушитель
расходомер
Шаг 7

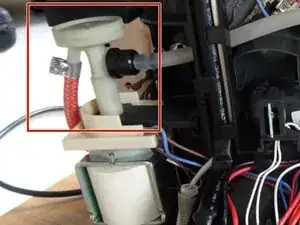

Демпфер пульсаций установлен прямо над насосом.

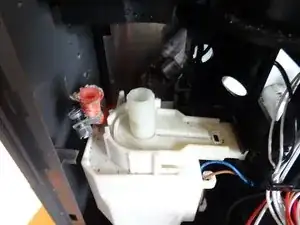

Снимите прозрачный шланг.
Ослабьте хомут шланга на красном шланге давления и снимите шланг.

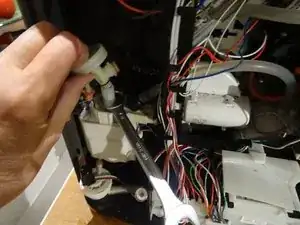

Заблокируйте выходное соединение насоса ключом на 12 мм.
Открутите клапан. Если это не легко, вы также можете ослабить байонет на соединении для прозрачного шланга. Осторожно: пружина и шток клапана могут выпасть.
Клапан может быть просто покрыт накипью, в этом случае поместите внутренние детали в средство для удаления накипи. Если вы дунете в клапан со стороны насоса, сопротивления почти не должно быть.
Заключение
Следуйте шагам в обратном порядке, чтобы собрать устройство обратно.
Перевод руководства с ifixit.com
