Капсульный блок Siemens EQ6 — капитальный ремонт

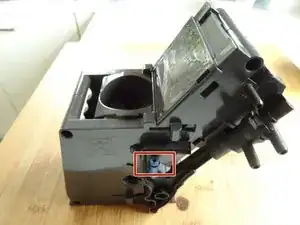

Изображение капсульного блока. Первое уплотнение, которое следует заменить, находится на синем входе воды.

Это уплотнение можно заменить сразу, не разбирая дальше. Уплотнительное кольцо находится под нагрузкой и его следует заменять достаточно часто. Оно лучше скользит при тонком нанесении пищевой силиконовой смазки.

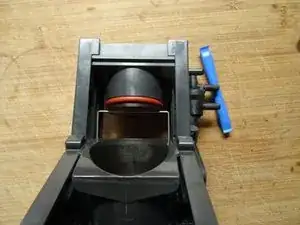

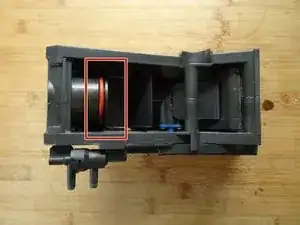

Второе уплотнение, которое следует менять чаще, расположено на верхнем поршне. В теории его также можно заменить без дальнейшей разборки. Поскольку открывать капсульный блок несложно, его можно почистить более тщательно.

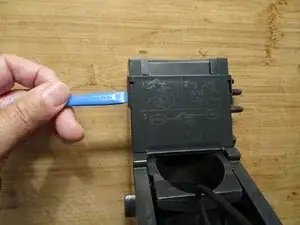

Снимите крышку с верхнего поршня. Захватите под выемками слева и справа, здесь полезен пластиковый инструмент, но можно использовать и пальцы. Снимите крышку.

Теперь верхний поршень легко доступен с двух сторон и его можно хорошо очистить.

Разместите капсульный блок на рабочей поверхности, как показано.

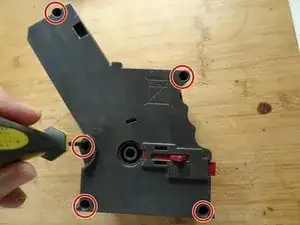

Открутите пять винтов Torx T10.

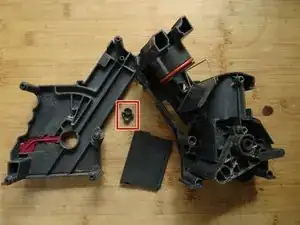

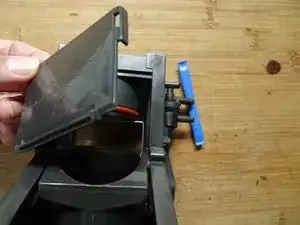

Поднимите верхнюю боковую пластину. Резиновая отбойник в верхней части поршня, вероятно, отпадет. Его необходимо при сборке вернуть на верх шпильки на боковой пластине, при этом меньшая часть отбойника должна быть направлена вниз.

Полностью вытяните поршень.

Открутите винт Torx T10 на фильтре заваривания.

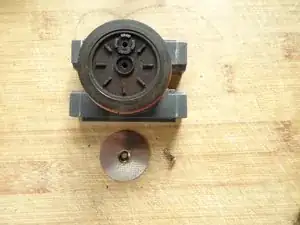

Снимите фильтр заваривания.

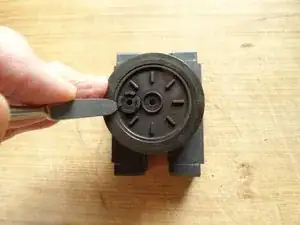

С помощью тупого инструмента подденьте крышку над клапаном кремы. Снимите крышку.

Крышка сильно зафиксирована. Подденьте её по периметру инструментом, постепенно поднимая.

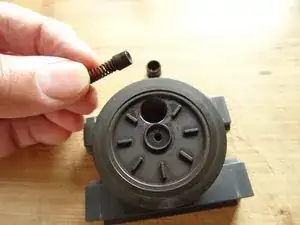

Выньте клапан кремы.

Выньте цилиндр с нижним поршнем.

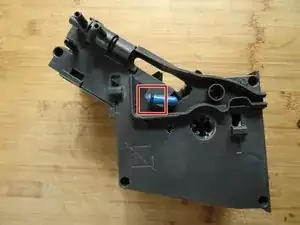

Теперь можно открутить два винта Torx T10 на синем выходе воды и почистить вход воды. Это не является абсолютно обязательным.

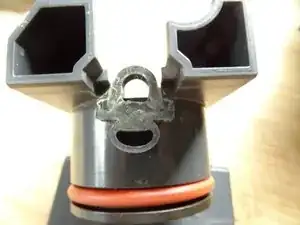

Теперь капсульный блок в значительной степени разобран. Нижний поршень также можно снять, но обычно достаточно тщательно очистить снятые детали. Замените уплотнительное кольцо на верхнем поршне и на входе воды (при необходимости на обоих концах), смажьте их и цилиндр тонким слоем пищевой силиконовой смазки.

Соберите всё в обратном порядке.
