Ремонт расходомеров Siemens EQ6
Расходомер — это маленькая турбина, которая измеряет скорость потока, подсчитывая число оборотов. Он может иметь разные неисправности: часто тонкий входной канал загрязнён, или вода перестаёт течь дальше по линии, например из‑за накипи в нагревателе. Датчик может быть неисправен, в этом случае потребуется замена расходомера. Здесь показано, как снять, открыть и отремонтировать или заменить расходомер.
Примечание: Некоторые изображения взяты с более старой модели, но это не должно повлиять на ремонт.
«Эти инструкции также можно использовать для других моделей Siemens/Bosch — модели схожи по конструкции.»
Шаг 1
Никогда не забывайте: вытащите сетевой штекер!
Снимите все навесные элементы, такие как резервуар для воды, ящик для жмыха, варочную группу.
Снимите крышку контейнера для кофе и извлеките все зёрна кофе.
Шаг 2
Открутите два винта Torx T10 в верхней части правой боковой панели.
В некоторых моделях этих винтов нет. Тогда боковые части закреплены только защёлками, некоторые из которых сильно зажаты. Возможно, придётся сначала отсоединить заднюю часть.
Шаг 3
Положите аппарат на бок так, чтобы сторона с резервуаром для воды была сверху.
Боковая панель фактически держится на пятнадцати сильных защёлках. Подденьте выступы прочным монтажным инструментом. Это довольно тяжело и требуется много усилий.
Если защёлки ослабли, можно оттянуть боковую панель снизу. Но она всё равно в других местах заедает.
Используйте пластиковый инструмент, чтобы приподнять верхнюю крышку на несколько миллиметров и снять боковую панель. Чаще всего она всё ещё заедает, особенно по переднему краю — придётся тянуть сильно.
Шаг 4
Возможно, придётся поддеть передний край пластиковой лопаткой.
Снимите боковую панель, но пока не удаляйте её полностью. Она всё ещё соединена силиконовым шлангом.
Крышка резервуара для воды находится в верхней части боковой панели. Поднимите её с петель.
Шаг 5
Снимите силиконовый шланг, который ведёт к соединению резервуара для воды изнутри.
Шаг 6
Снимите крышку над электроникой.
На втором рисунке показаны наиболее важные компоненты:
нагреватель
керамический клапан/варочный клапан (в зависимости от модели)
электроника
насос
глушитель
расходомер
Шаг 7

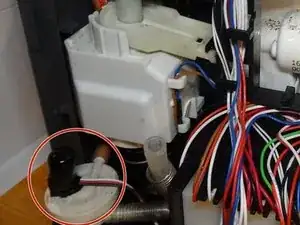

Расходомер находится в заднем левом углу. Вы можете снять его или открыть, пока он ещё установлен.
Все расходомеры в кофемашинах одинаковы. Поэтому используйте инструкции Jura для обслуживания.
Заключение
Собирайте устройство в обратном порядке.
Перевод руководства с ifixit.com
