Замена модуля уборочного блока iRobot Roomba i6
В этой инструкции описаны шаги по снятию и замене модуля уборочного блока на модели Roomba i6. Для выполнения работы потребуется длинная отвёртка с крестообразным шлицем PH1 и отвёртка PH2. Следить за винтами не потребуется.
Шаг 1

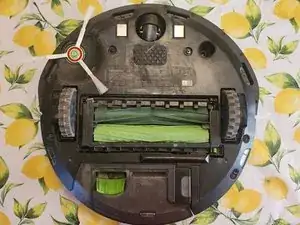

Используя отвёртку PH2, снимите боковую щётку, выкрутив один винт
Шаг 2

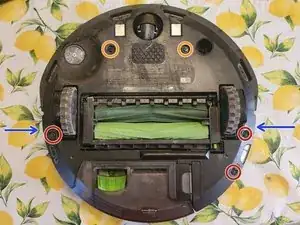

Используя отвёртку PH2, выкрутите все 5 винтов.
Два верхних винта будут полностью выкручиваться, если не остановиться. Перестаньте крутить, как только почувствуете явное снижение сопротивления.
После выкручивания всех винтов аккуратно поднимите нижнюю крышку вверх, поддевая её в двух точках, на которые указывают стрелки.
Шаг 3
Очень важно извлечь батарею перед снятием любых компонентов с электрическими соединениями, так как отвёртка может замкнуть электронику, и батарея может взорваться.

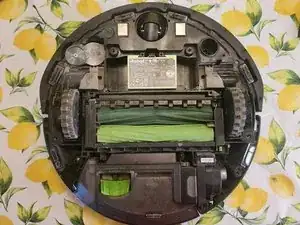

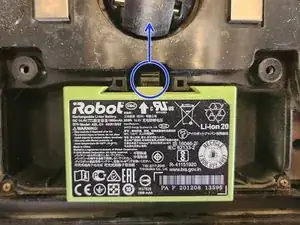

Извлеките батарею, подняв пластиковую защёлку вверх и вынув батарею из пылесоса.
Шаг 4
Нажмите кнопку для извлечения пылесборника и отложите его в сторону.
Шаг 5

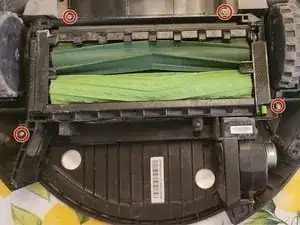

Выкрутите все 4 винта, выделенные красным, с помощью отвёртки PH1.
ВАЖНО Не пытайтесь извлекать винты. Просто выкрутите их до тех пор, пока они перестанут держаться в резьбе. При снятии модуля винты останутся на модуле.

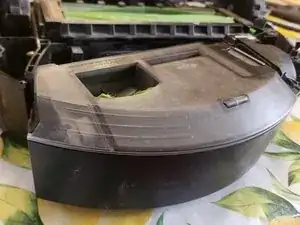

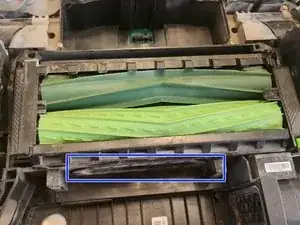

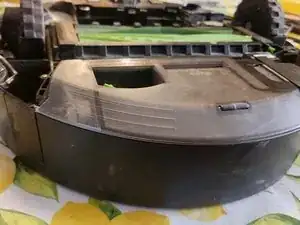

После снятия всех винтов аккуратно поднимите вверх модуль уборочного блока, вставив пальцы в прорезь, выделенную синим, и потянув его прямо вверх.
Завершение
Чтобы установить новый модуль, выполните действия в обратном порядке.
Перевод руководства с ifixit.com
