EQ 6 Замена керамического клапана

Никогда не забывайте: вытащите сетевой штепсель!

Снимите все навесные элементы, такие как бачок для воды, ящик для макухи, варочную группу.

Снимите крышку насадки для кофе и уберите все кофейные зёрна.

Открутите два винта Torx T10 в верхней части правой боковой панели.

У некоторых моделей этих винтов нет. Тогда боковые части держатся только защёлками, некоторые из которых зажаты очень сильно. Возможно, потребуется сначала отстегнуть заднюю часть.

Положите аппарат на бок так, чтобы сторона с бачком для воды была сверху.

Боковая панель по сути держится на корпусе пятью прочными защёлками. Подденьте язычки сильным монтажным инструментом. Это довольно трудно и требует большого усилия.

Если защёлки ослаблены, можно оттянуть боковую панель снизу. Но она всё равно в других местах застревает.

Используйте пластиковый инструмент, чтобы приподнять верхнюю крышку на несколько миллиметров и снять боковую панель. Чаще всего она всё ещё застревает, особенно по переднему краю — придётся тянуть сильно.

Возможно, потребуется поддеть передний край пластиковым инструментом.

Снимите боковую панель, но пока не убирайте её полностью. Она всё ещё соединена силиконовым шлангом.

Крышка бачка для воды расположена в верхней части боковой панели. Поднимите её с петель.

Снимите силиконовый шланг, который ведёт к водозаборному соединению бачка изнутри.

Снимите крышку над электроникой.

На второй фотографии показаны самые важные компоненты:

нагреватель

керамический клапан/варочный клапан (в зависимости от модели)

электроника

насос

глушитель

расходомер

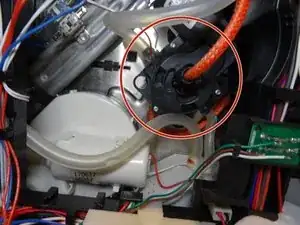

Керамический клапан расположен в центре прибора над расширительной камерой.

Чтобы снять его, нужно отсоединить провода и шланги. Клапан закреплён на противоположной стороне тремя винтами.

Работать удобнее, если сначала выкрутить эти винты. Переходите к следующему шагу.

Снимите три винта Torx T10 на противоположной стороне.

Снимите чёрную пластиковую монтажную пластину.

При сборке не затягивайте эти винты слишком сильно. У пластины может быть небольшой люфт, чтобы контактный разъём мог занять оптимальное положение.

Поставьте аппарат на бок, чтобы легко добраться до основной платы.

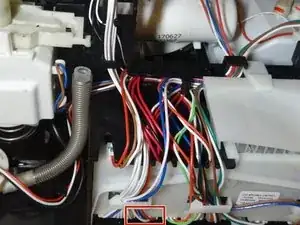

Проследите кабели от керамического клапана. Синий-красный-красный-белый. Разъём должен быть отсоединён от основной платы. (второй разъём слева)

Поднимите основную плату примерно на 1 см и снимите разъём.

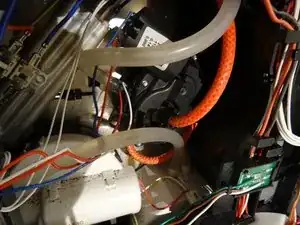

Отметьте, где подсоединены шланги (фото!) и отсоедините их:

Два прозрачных шланга ненапряжённые, левый идёт к впуску для подачи воздуха в капучинатор, правый — в расширительную камеру для слива остатков воды.

Остальные три красных шланга — напорные, они крепятся хомутом для надевания, который иногда очень тугой: будьте осторожны, соединение может отломаться. (Это не имеет значения, если клапан всё равно неисправен):

Центральный шланг идёт от насоса.

Левый напорный шланг ведёт к варочной группе.

Правый напорный шланг — к капучинатору/выходу горячей воды.

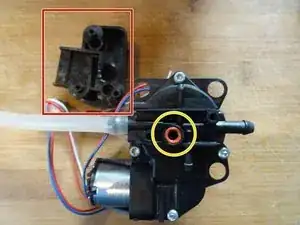

Вот снятый керамический клапан. Клапан непросто ремонтировать, скорее всего его придётся заменить.

Открутите монтажную пластину и перенесите её на запчасть.

Сразу замените уплотнение стыка, до него будет трудно добраться позже.
